電動式エア ヒーター SS series

AC電源壁取り付け式

製品概要

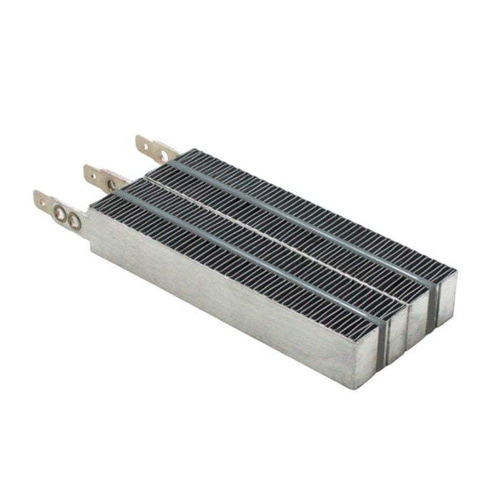

SSタイプのPTCエアヒーターはステンレス製フィンを用いたPTC加熱素子で、シングルフィンおよびダブルフィンの構成があります。発熱量は風量で制御され、風量が増えると出力（W）が上がります。標準サイズのほか、長さ・幅・出力のカスタマイズに対応します（大量注文向け）。

主要仕様（要点）

• PTCチップ標準長さ：1チップあたり24 mm。
• 標準厚さ：15 mm（Dタイプシリコン充填で約16 mm）。
• チップあたりの出力目安：風速・風量に依存し約12 W〜95 W（例：3.3 m/s時）。
• 構成：シングルフィン（単列）／ダブルフィン（複列）／複数の標準幅あり（モデル参照）。
• 最小寸法：22 × 22.3 × 15 mm。最大例：361 × 267.6 × 15 mm（シリコン時16 mm）。

性能と電気計算

• 電流計算：電流（A）＝ P / V。
• 突入電流（Max Inrush）：Max Inrush ≤ 電流（A）× モデル係数（典型係数 1.35–1.8）。
• 例：モデル SS-108V0204B1 — P = 500 W、V = 110 V → I = 4.54 A → Max Inrush ≈ 4.54 × 1.7 ≈ 7.73 A。

選定モデルの例（single & double fin）

• シングルフィン例：SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W；SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W；SS-X40V0508B1 — 群組 192 × 15 mm — 1000–2500 W。
• ダブルフィン例：SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W；SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W；SS-X48V0608B2 — 群組 192 × 15 mm — 最大4500 W。
• 製品ページの表にモデルコード、寸法許容差、突入電流係数、3.3 m/s時の出力が掲載されています。

カスタマイズ & 機械的詳細

• 長さ(L)の算出：L = 24 mm × PTCチップ数 + 許容差（例：24 × 5 + 1 = 121 mm）。
• 幅(W)：シングル/ダブルフィンセットを組み合わせて拡張可能。代表例：single-fin ≈12.3 ±1 mm、double-fin ≈22.3 ±1 mm。組合せ時はフィン幅を加味。
• 厚さ(T)：標準15 mm。シリコン接着剤により若干増加。
• シリコン充填の利点：湿気対策、電極酸化防止、高湿度環境でのショート/スパークリスク低減、接着強化および外観改善。

付属品・組立オプション

• 取付フレーム：耐熱プラスチックフレーム（モデル例：MHF-93、MSHF-70）で実装が容易。
• アクセサリーパッケージ：PTC + フレーム；または PTC + フレーム + ファン + サーモスタット + ヒューズ + 終端ワイヤーセット + ネジ（プレアッセンブル対応）。

認証・発注上の注意

• 認証/適合例：CE、UL/cUL、CSA。REACH、RoHS適合情報は技術文書参照。
• CE参照例：200 V〜600 V 範囲；最大表記例 4500 W（詳細は証明書で確認）。
• 表中にハイライトされた標準モデルは納期が短い。大量発注向けにワット数・寸法・仕様のカスタム対応が可能 → P、V、取付条件を営業へ提示してください。
• ブランド：KLC Corporation。
