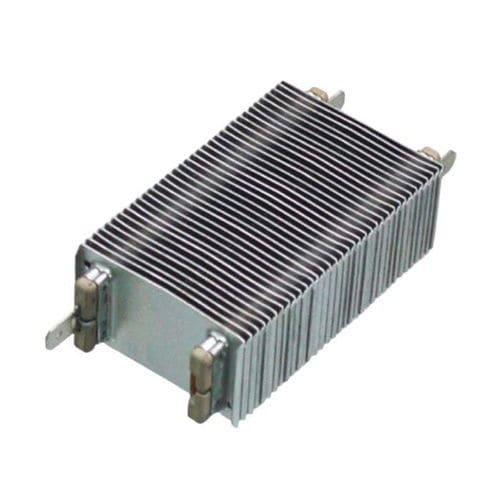

電動式エア ヒーター TH series

AC壁取り付け式オーダーメイド

製品概要
この新設計のTHタイプPTCエアヒーターは、チューブピッチが2種類（標準31mm、特注25mm）で提供されます。PTCの発熱出力は適用される空気流量により制御され、風量が増えると熱出力および消費電力（W）が増加します。寸法図および部品番号図が用意されています。

適用仕様 / セクション

• THタイプ 200V~240V 仕様
• THタイプ 100V~120V 仕様
• THタイプ アクセサリ（例：取り付けフレーム MHF-90）

3Dモデル
製品ページにはTHタイプおよびTHWタイプのインタラクティブな3Dビューアが埋め込まれており、カーソルを合わせて3Dモデルのプレビューが可能です。

部品番号
THタイプの部品番号例と命名規則が提供されています。主な注意点：

• PTC FIN PITCH (TH-XXXXN)：仕様表の出力（W）はフィンピッチ2.0mm（'N'で表記）を基準としています。
• PTC INSULATION (TH-XXXXN-XXXS)：仕様表の出力（W）は単一絶縁（'S'）を基準としています。二重絶縁（'D'）は通常価格が約20～30%高く、出力は約10%低くなります。二重絶縁品はフィンに電極電位がなく、導電性材料との接触が想定される箇所、高湿度環境、耐衝撃性が必要な用途、自動車用途などに適しています。

標準モデルおよびカスタマイズに関する注意

• 仕様表で強調表示された項目は、納期が短く経済的な標準モデルです。
• 大量発注向けにワット数、長さ、仕様のカスタマイズ設計が可能です。

付属品
PTCヒーティング要素を保持する耐熱プラスチック製取付フレーム。モデル：MHF-90（全長・全モデル対応）。アクセサリ単体および組立済みの部品番号規則が示されています。

特長 / 技術仕様

• Manufacturer: KLC Corporation
• モデル / シリーズ：THタイプ
• チューブピッチ：標準31 mm、特注で25 mmも対応可能
• 出力制御：空気流量に依存（風量増加→出力およびワット数増加）
• フィンピッチ参照：2.0 mm（'N'表記）— 出力表の基準
• 絶縁オプション：単一（S）を基準、二重（D）は価格約+20–30%、出力約-10%、フィンに電極電位なし
• 電圧仕様：200V–240V および 100V–120V の仕様表あり
• 付属品：取り付けフレーム MHF-90（耐熱プラスチック）；部品番号形式を提供
• 部品番号例はフィンピッチ、絶縁種類およびアクセサリ組立の詳細を示す
