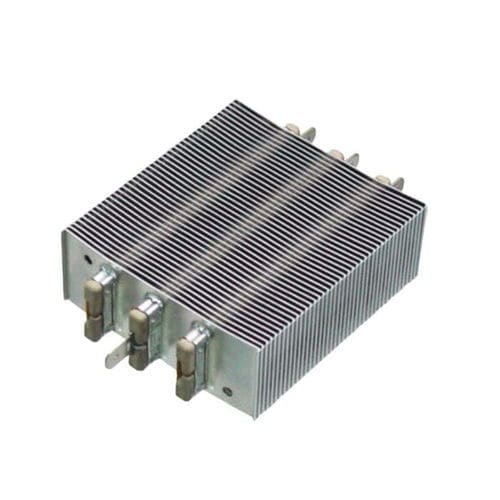

電動式エア ヒーター MSH series

ACDC熱風

製品概要
KLCのMSH型PTCエアヒーターは、多段階（1本、2本、3本）の加熱管を独立して制御できる設計です。段階的な制御により加熱出力の可変化、消費電力の低減、ヒーター寿命の延長が図れます。PTC素子は気流に応じて自己調整し、気流が増えると出力が上がり、周囲温度が高いと出力は低下します。

主な機能と利点

• 気流駆動の自己調節
• 多段制御（1、2、3本の加熱管）による出力調整
• 必要な段のみを動作させる省エネ運転
• 高温／低温環境への適応性
• エレメントのサイクリングによる寿命延長と負荷低減
• 安全性：PTC特性による過熱防止
• EV加熱、バッテリー熱管理、HVAC、産業用乾燥などに適用可能

技術的ハイライト

• 電圧範囲：12V～600V AC/DC（カスタム対応）
• 出力オプション：多段設計により可変出力が可能
• 加熱媒体：チューブ型構造による気流加熱
• 制御オプション：カスタム配線およびパワーステージ切替に対応
• 安全機能：PTC自己制御による過熱保護
• カスタマイズ：寸法、チューブ配置、出力段配線は要望に応じて対応

代表的な用途

• 電気自動車（EV）のキャビン暖房、デフロスト、補助暖房
• バッテリー熱管理システム（BTMS）— 温度安定化のための多段加熱
• HVACおよび空調ユニット — 換気システムにおける可変加熱
• 産業機器 — 乾燥、除湿、制御された気流加熱プロセス

部品番号と注意事項

• PTCフィンピッチ表記例：MSH-XXXXM — 出力値はフィンピッチ1.68mm（M）基準；フィンピッチ2.6mm（B）は約90%の出力
• 絶縁仕様：S＝単一（出力基準）；D＝二重（出力約10%低下、価格約20～30%増）
• 一部アクセサリキットは突入電流が大きい仕様向けにサーモスタットを含まない場合があるため、サーモスタットは個別対応が必要

アクセサリオプション

• PTC＋取付フレーム（耐熱プラスチックフレーム）— 様々な長さに対応するフレームモデル
• フルアセンブリ：PTC＋フレーム＋ファン＋付属品、またはファン、サーモスタット、端子線セット、ヒューズ、ねじ類を個別供給

3Dモデルおよびカスタム設計サポート
統合と設計検証のためのインタラクティブ3DモデルおよびCAD/STEPファイルを提供可能です。

技術仕様

• 電圧：12V～600V AC/DC（カスタマイズ対応）
• 構成：1、2、3本の加熱管を独立制御可能
• 加熱媒体：チューブ型による気流加熱
• オプション：フィンピッチ M＝1.68mm / B＝2.6mm、絶縁 S または D、配線・レイアウトのカスタム対応
