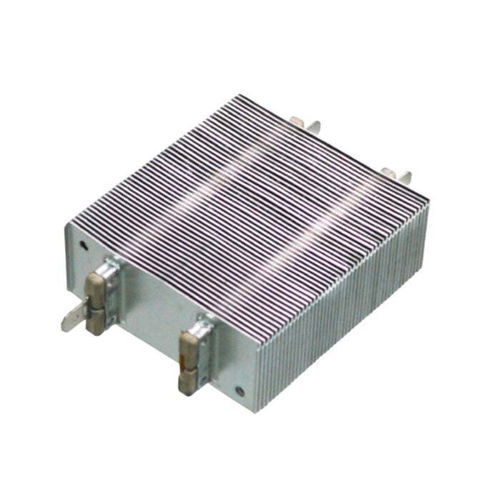

電動式エア ヒーター SH series

AC単相壁取り付け式

製品概要
PTCエアヒーター SH型：空気流量により熱出力が調整可能で、流量が増すと出力および消費電力（W）が増加します。高電圧対応のSHバリエーションも用意されています。

主なポイント

• 熱出力は空気流量に比例：流量増加 → 出力（W）増加。
• 対応電圧群：200V–240V および 100V–120V。
• 標準モデルは短納期向けにハイライト表示；大量注文向けにワット数・長さ・仕様のカスタマイズが可能。

部品番号体系
部品番号はモデル接頭辞（SH-）、フィンピッチコード（M）、絶縁コード（SまたはD）、長さ、アクセサリコードを示します。製品ページの図で各位置が説明されています。

部品番号に関する注意

• PTC FIN PITCH (SH-XXXXM)：仕様表の出力（W）はフィンピッチ1.68 mm（コードM）を基準としています。
• PTC INSULATION (SH-XXXXM-XXXS)：仕様表の出力（W）は単一絶縁（コードS）を基準としています。
• 二重絶縁（コードD）は通常価格が約20–30%高く、出力は約10%低くなります。二重絶縁はフィンに電極電位がなく、導電性材料との接触、高湿度、耐衝撃や自動車向け品質要求に適しています。
• 突入電流が14 Aを超える機種では、特定のアクセサリ位置にサーモスタットが標準で含まれない場合があります。

アクセサリ

• PTC + 取付フレーム — 耐熱プラスチックフレーム（例：MSHF-70（70 mm用）、MSHF（70 mm用）、MHF-90（全長対応））。
• PTC + フレーム + ファン + アクセサリ — 組立オプションとして、PTCヒーター（例：SH 70 mm）、耐熱プラスチックフレーム（MSHF-70）、92×92 mm ボールベアリング軸流ファン、サーモスタット、ヒューズ、端子配線セット、ネジ等を含むアセンブリが可能。部品番号で組立/別売を区別。

3D / CAD / モデル
SHおよびSHWタイプの3Dビューアが利用可能。STEP/3Dファイルは設計用途に応じてリクエストで提供可能です。

仕様（概観）
200V–240V と 100V–120V の仕様表があり、出力（W）はフィンピッチ1.68 mm（M）と単一絶縁（S）を基準に記載されています。二重絶縁（D）は表示値より約10%出力が低くなります。標準モデルは短納期向けにハイライト表示され、大量発注向けにカスタム仕様が可能です。

特性 / 主要データ

• シリーズ / 型式：SH（SH Type）
• メーカー：KLC Corporation
• 製品群：PTCエアヒーター、HV対応PTCヒーター
• 電圧群：200V–240V および 100V–120V
• 出力基準：フィンピッチ1.68 mm（M）、単一絶縁（S）
• 絶縁オプション：S = 単一、D = 二重（D => 出力約 -10% ; 価格約 +20–30%）
• 付属品：MSHF-70、MSHF、MHF-90 等の取付フレーム、ファン、サーモスタット、ヒューズ、配線キット
• カスタマイズ：ワット数、長さ、仕様の量産対応・設計対応可能
