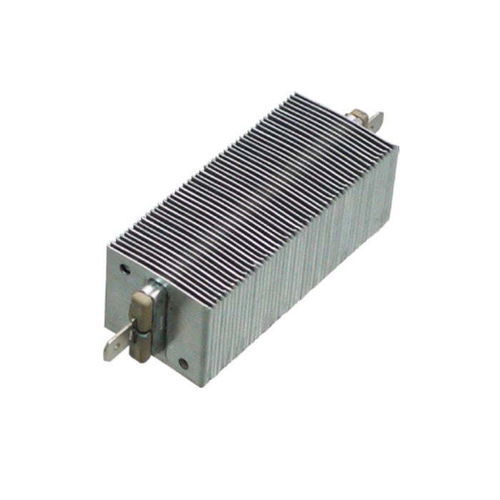

電動式エア ヒーター OH (w) series

壁取り付け式

製品説明
OHタイプのPTCエアヒーターは、空気流量に依存して熱出力が変化します。空気流量が増えると熱出力および消費電力（W）が増加します。選定支援のために仕様表と3Dプレビューを用意しています。

利用可能な資料

• OHタイプ 200V~240V 仕様（表）
• OHタイプ 100V~120V 仕様（表）
• OHタイプのアクセサリと部品番号例
• PTCエアヒーターデータシート（PDF）および3Dモデルビューワー

部品番号と注意事項

• PTC FIN PITCH（形式 OH-XXXXM）：仕様表の出力（W）はフィンピッチ1.68mm（コード M）を基準としています。
• PTC 絶縁（形式 OH-XXXXM-XXXS / -XXXD）：表は単一絶縁（S）を基準としています。二重絶縁（D）についての注意点：
  • D仕様はS仕様に比べ価格が約20〜30%高くなる傾向があります。
  • D仕様の出力（W）はS仕様より約10%低くなります。
  • D仕様はフィンに電極電位がなく、導電性材料との接触可能性、高湿度環境、耐衝撃性が求められる用途や高い安定性/品質が必要な用途（例：自動車）に適しています。

仕様（200V~240V）
200V~240V向けの仕様表を製品ページに掲載しています。表中で強調表示された型番は標準モデル（短納期・コスト優位）です。出力値はフィンピッチ1.68mm（M）および単一絶縁（S）を基準としています。大量発注時はワット数・長さ・仕様のカスタマイズが可能です。

仕様（100V~120V）
100V~120V向けの仕様表を製品ページに掲載しています。表中で強調表示された型番は標準モデル（短納期・コスト優位）です。出力値はフィンピッチ1.68mm（M）および単一絶縁（S）を基準としています。大量発注時はワット数・長さ・仕様のカスタマイズが可能です。

アクセサリ

• 耐熱プラスチック製取り付けフレーム（例：MHF-90、L字型）はPTC加熱要素を確実に保持します。組立参考品番例：OH-XXXM-XXX2。

その他の注意

• OHタイプおよびOHWタイプの3Dモデル（ビューワー）で形状のプレビューが可能です。
• 製品ページには部品番号図や寸法図が掲載されており、設計や実装検討に役立ちます。

特長 / 技術仕様

• 製品種別：PTCエアヒーター（OHタイプ、OHシリーズ）
• Manufacturer: KLC Corporation
• 対応電圧範囲：100V~120Vおよび200V~240V（それぞれ別表）
• 出力特性：空気流量に比例して熱出力とワット数が増加
• 出力基準フィンピッチ：1.68mm（M）
• 絶縁仕様：単一絶縁（S）を基準。二重絶縁（D）は出力約-10%、価格約+20〜30%、フィンに電極電位なし
• 標準モデルは表で明示（短納期）
• カスタマイズ対応：ワット数、長さ、仕様の量産対応可能
• 付属品：取り付けフレーム MHF-90（耐熱プラスチック、L字型）
• 資料：寸法図、部品番号図、データシート（PDF）、3Dモデルを製品ページで提供
