製品概要

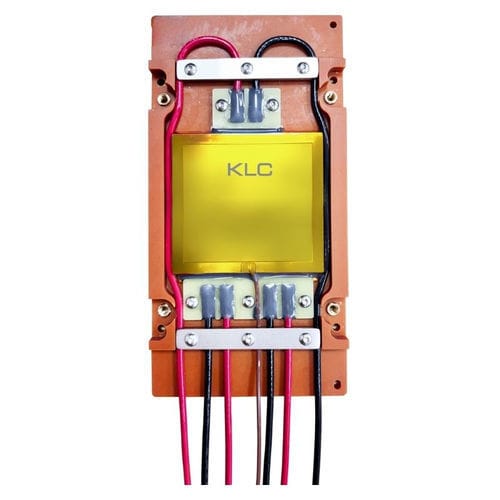

KLC の超高出力ベークライト取付ベース付き TTV は、液冷コールドプレートを確実に取り付け、AI、HPC、CPU/GPU、ハイデンシティ計算向けに最大 12,800 W の制御された熱負荷を再現する、実験室レベルの熱シミュレータです。

短い要約
ベークライト取り付けプレートを統合することで機械的なずれや熱漏れを低減し、コールドプレート検証や液冷性能試験に対して平坦で再現性のあるインターフェースを提供します。

主な特長

• ベークライトベース（コールドプレート取り付け用）: カスタムボルトパターンで固定できる直接取り付け面を提供し、安定した機械的接触を確保します。
• 熱検証: ヒータとコールドプレート間の一貫した接触圧を維持し、再現性のある測定を実現します。
• 調整可能な高出力: 12–600 V 可変タイプおよび 110 V / 220 V 固定タイプを選択可能。数ワットから最大 12,800 W までの出力範囲。
• 温度センサーオプション: NTC または RTD の統合センサー（単一点/多点）をサポートし、リアルタイム監視が可能です。
• フルカスタマイズ: 標準 30×30 mm ～ 80×80 mm（またはチップフットプリントに合わせたカスタム寸法）、電力密度、電圧範囲、ボルトパターン、取り付け構成の対応が可能です。

短縮製品表（抜粋）
寸法 A × B (mm) | 調整可能電圧 (V) | 最大電流 (A) | 最大出力 (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

選定方法

• 目標出力範囲 (W): DUT に応じた最大熱負荷を定義してください。
• 動作電圧 (V): 電源仕様を明示してください（12–600 V 可変または 110/220 V 固定）。
• 温度監視: 必要なセンサー種類（NTC/RTD）と単点/多点の要否を指定してください。
• 機械的制約と冷却方式: 使用可能なスペース、取り付けフットプリント、冷却方式（空冷、液冷/コールドプレート、イマーション、OAM）を提供してください。

利用可能な電源構成 — 12V ~ 600V（データ）
寸法 (mm) | 調整電圧 (V) | 出力範囲 (W) | 最大電流 (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

110V / 220V 構成（抜粋）
電圧 (V) | 寸法 (mm) | 選択可能出力 (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

技術的ハイライト

• ベークライトベース: コールドプレートへの直接取り付けと安定した機械的接触を実現。
• 電圧オプション: 12–600 V 可変または 110 / 220 V 固定。
• 高出力: 合計出力は最大 12,800 W。
• カスタムサイズ: 30×30 mm から 80×80 mm、または要求に応じたカスタム。
• 配線とセンサー: UL 相当の高電圧配線と統合 NTC/RTD センサーに対応。

アプリケーション

• AI / HPC 用コールドプレートおよび液冷性能試験
• TIM（熱インターフェース材料）の評価
• ベイパーチャンバーやヒートシンクのベンチマーク
• イマーションおよび OAM、システムレベルの熱設計検証
• 冷却ソリューションの開発とラボ検証

備考
本 TTV はテスト中の不安定さを排除するために堅牢な機械的取付けで再現性の高いラボレベルの熱シミュレーションを提供するよう設計されています。カスタムボルトパターン、取付機能、電力/電圧構成は特定のコールドプレートフットプリントに合わせて提供可能です。

技術仕様

• モデルファミリ: Thermal Test Vehicle (TTV)
• 最大選択可能出力: 最大 12,800 W
• 標準取り付けベース: ベークライト取付プレート
• 標準寸法: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm（カスタム対応）
• 電圧オプション: 12–600 V 可変 または 110 V / 220 V 固定
• 温度検出: NTC / RTD 統合（単点 / 複数点対応）
• 配線: UL 規格相当の 12AWG / 16AWG サポート
• 主な用途: コールドプレート検証、液冷試験、TIM 評価、ベイパーチャンバー ベンチマーク
