液冷式冷却プレート

アルミニウム製銅製

製品概要

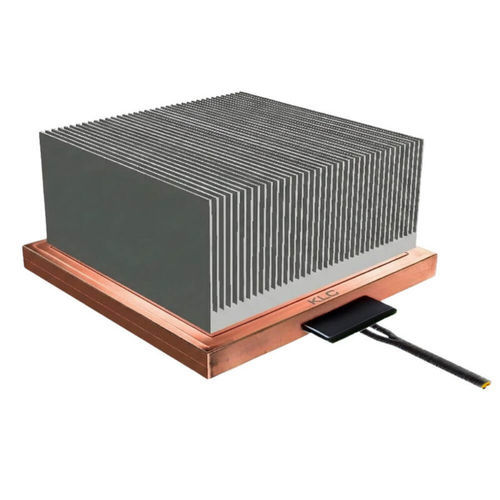

サーマルテストビークル (TTV) KLC は、ヒートシンクまたはコールドプレートにヒーターを構造的に組み込んだ一体構造の熱検証装置です。TIMのばらつきを排除することで、AIサーバー、OAMモジュール、GPU、ASIC、高密度HPC冷却システム向けに現実的で再現性の高い熱データを提供します。

主な利点

• ヒーターとヒートシンクの構造統合によりTIMの不確実性を排除し、高精度な測定を実現。
• 極めて高い電力対応で、AI/GPU/HPCの極限負荷検証に適合。
• 空冷、液冷、浸漬、およびパワーエレクトロニクス冷却に対応。
• UL認証リード線で事前組立て、CFD相関用のCAD STEPファイルを提供。

主な機能

• ヒートシンク一体型TTV（一体構造） — インターフェースや取り付け圧の変動を排除。
• 高い電力密度 — 総電力最大12,800 W、熱流束最大500 W/cm²をサポート。
• 機械的カスタマイズ — 30×30 mm〜80×80 mmの標準ベース、またはカスタム寸法対応。
• 電気仕様 — 12V〜600Vの可変レンジ、または110V/220Vの固定構成。
• フィン設計 — 空冷/液冷向けに最適化、フィン高さは10 mm〜100 mmで調整可能。
• 埋め込みセンサー — ヒーターベースからフィン先端までのリアルタイム温度マッピング用のオプション多点センサ。

技術仕様（概要）

• ベース材質：高純度銅
• ヒートシンク材質：銅、アルミニウム、またはハイブリッド
• 標準サイズ：30×30、35×35、40×40、50×50、60×60、80×80 mm（カスタム可）
• 電圧：12V〜600V（調整可能）、110V/220V固定オプション
• 最大電力密度：最大500 W/cm²
• 最大総電力：最大12,800 W
• フィン高さ：10 mm〜100 mm（カスタマイズ可）
• 冷却方式：空冷、液冷、浸漬、パワーエレクトロニクス冷却
• CFDサポート：3D STEPファイルと詳細な熱特性を提供

適用例

• AIサーバーの熱試験 — OAM/GPUの過酷な熱負荷下での冷却ソリューション検証。
• 液冷開発 — コールドプレートの流量分布と圧力損失の評価。
• 空冷検証 — フィン形状と熱伝達の最適化。
• 設計検証（DVT） — 実チップを使用せずに繰返し可能なストレス試験を実施。

選定方法

• 冷却方式を定義：空冷、液冷、浸漬、またはパワーエレクトロニクス向け。
• 目標出力と電力密度（WおよびW/cm²）を指定。
• ベースサイズとフィン構成（高さ、間隔、パターン）をフローと機械的制約に応じて選択。
• センサー統合を決定：配置と測定点数。
• ホットスポットのゾーニング、目標熱抵抗（K/W）、取り付け穴パターンを指定。

FAQ

• Q: フィンは銅/アルミのハイブリッドにできますか？
  A: はい。銅ベース＋アルミフィンの構成で性能とコストのバランスが可能です。
• Q: 二相浸漬冷却に対応しますか？
  A: はい。材料と表面処理は一般的な誘電流体と互換性を持たせられます。
• Q: 温度センサーは含まれますか？
  A: オプションの多点埋め込みセンサーでリアルタイムマッピングが可能です。
• Q: どの程度の出力をシミュレートできますか？
  A: 最大12,800 Wおよび500 W/cm²の熱流束をサポートします。

納品物と技術サポート

• UL認証済みリード線を用いた事前組立ユニット。
• CFDとシミュレーション相関用の3D STEPファイルと詳細な熱特性データ。
• 機械ベース、マウントインターフェース、電力構成、センサー配置に関するカスタマイズサポート。
