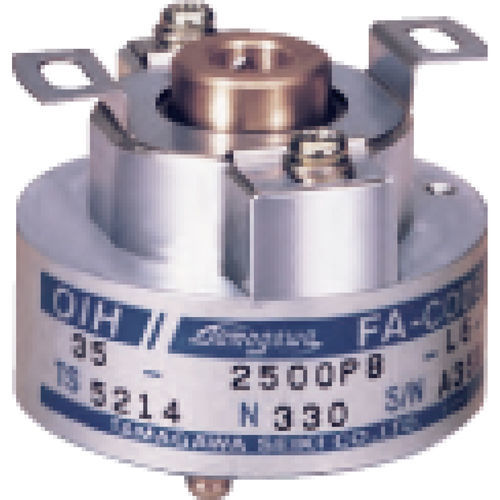

インクリメンタルロータリエンコーダ OIH series

光学式アナログM12コネクタ

インクリメンタルエンコーダは、回転速度に比例した周波数のパルスを発生し、速度制御、位置制御、回転指示、工作機械やロボット、計測器などに搭載されるサーボモータのパルス発生器として使用されます。光学式インクリメンタルエンコーダは、図1に示すように回転板、固定スリット、発光ダイオード、フォトトランジスタなどで構成される。出力信号は、90度違いのA相信号とB相信号の2信号で、これによって回転方向の検出ができる。 特徴 中空軸 小型 中空軸 ミディアムサイズ 出力相 A、B、Z、EU、EV、EW相 消費電流 200mA以下 出力形態 ラインドライバ 実装 公差 ラジアル 0.05mm TIRマックス アキシャル 0.2mm以下 軸振れ 0.1°以下 起動トルク 5.9×10-3N・m (60gf・cm以下) 9.8×10-3N・m (100gf・cm以下) 保護等級 IP=40 電子回路開示 IP=40 振動 49m/s2(5G) 衝撃 490m/s2(50G) 980m/s2(100G) 質量 0.2kg以下 0.3kg以下 0.5kg以下
