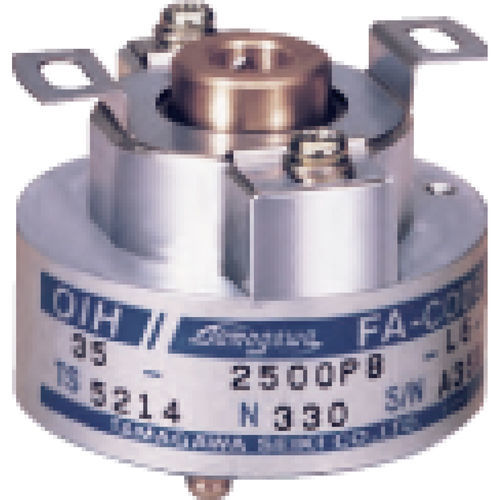

インクリメンタルロータリエンコーダ MIB0.4 series

光学式磁気正弦波

インクリメンタルエンコーダは、回転速度に比例した周波数のパルスを発生し、速度制御、位置制御、回転指示、工作機械やロボット、計測器などに搭載されるサーボモータのパルス発生器として使用されます。光学式インクリメンタルエンコーダは、図1に示すように回転板、固定スリット、発光ダイオード、フォトトランジスタなどで構成される。出力信号は、90度違いのA相信号とB相信号の2信号で、これによって回転方向の検出ができる。 特徴 磁気式エンコーダ 分解能(カウント/ターン) 1,024C/T (歯数=256) 1,024C/T (歯数=128) 128C/T 出力相 A、B、Z相 最大応答周波数 200kHz 409.6kHz 128kHz 消費電流 300mA以下 200mA以下 100mA以下 出力形態 ラインドライバ エアギャップ センサーとホイール間 0.15±0.01mm - ラジアルインアライメント センサーとホイール間 ±0.3mm - アキシャルインアライメント センサーとホイール間 ±0.5mm - 起動トルク - 保護等級 IP=50 IP=66 振動 全振幅 1.5mm 0.5Hr (5〜500Hz) 80m/s2以下 3ウェイ3Hr (10〜2,000Hz) 衝撃 294m/s2(30G) 1,000m/s2以下 11ms 半正弦波3方向。 各6回 質量 0.5kg以下
