ACリニアモーター Unano series

三相同期アイロンレス

製品概要

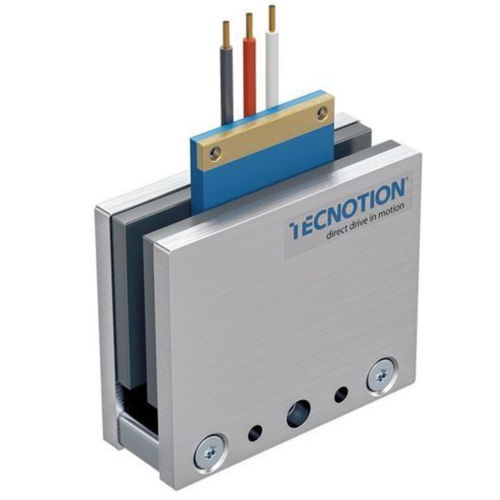

Tecnotion の Unano 無鉄心直線モーターは、同社標準の無鉄心モーターの中で最もコンパクトなモデルであり、サイズ、精度、信頼性が重要なハイエンド用途向けに設計されています。コイルユニット17 mmの超小型ダイレクトドライブとして、圧電やボールねじに代わるマイクロメートル級の位置決めを実現します。

主な利点

• 17 mm の超小型コイルユニット
• マイクロメートル精度のダイレクトドライブ性能
• 非常に小型ながら滑らかで信頼性の高い高出力動作
• モジュール式で柔軟な設計により多様なシステム統合に対応

典型的な用途

• 計測・検査用ステージ
• 顕微鏡用ステージ
• フライングプローブ軸
• マルチキャリアステージ
• 半導体、ディスプレイ製造、工作機械、印刷、ロボティクス

推力と構成

• ピーク推力: 2.7 – 16.8 N
• 連続推力: 1.4 – 8.7 N
• コイルユニット: Unano3, Unano6, Unano9
• マグネットヨーク: Unano34, Unano51

資料・リソース

• Unano series – 仕様書
• Unano – CAD ファイル
• Unano applications – リーフレット
• Unano ironless series – リーフレット
• 無鉄心モーターブロシュア
• モーターポートフォリオブロシュア

特長 / 技術仕様

• コイルユニットサイズ: 17 mm
• ピーク推力範囲: 2.7 – 16.8 N
• 連続推力範囲: 1.4 – 8.7 N
• コイルユニットバリエーション: Unano3, Unano6, Unano9
• マグネットヨークバリエーション: Unano34, Unano51
• 精度: マイクロメートル級の位置決め
• 提供ドキュメント: 仕様書、図面、CAD ファイル、カタログ、応用資料
