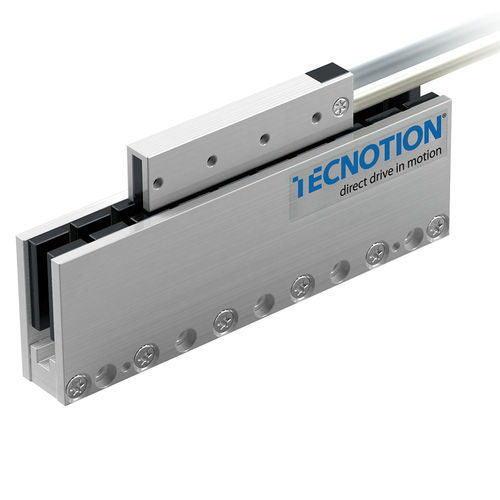

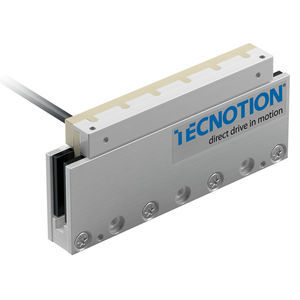

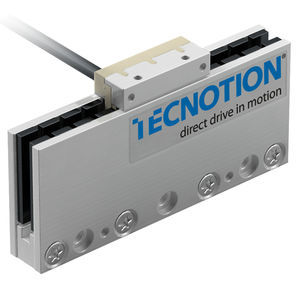

ACリニアモーター UM series三相同期アイロンレス
お気に入りに追加する
商品比較に追加する
特徴
- AC/DC
- 三相, AC
- タイプ
- 同期, アイロンレス
- ボルテージ
- 48V, 24V, 220V, 12V, 320 V, 0 - 60V, 4.5V, 100 V, 28V, 200 V, 5V, 72 V, 80 V
- 構造
- ダイレクトドライブ, フラット, U字型
- 保護レベル
- メンテナンス不要
- 性能
- 高性能, 高精度
- その他の特徴
- モジュール式, 高精度
- 速度
最大: 18 m/s
(59.06 ft/s)最少: 0 m/s
(0 ft/s)- 強度
最大: 116 N
最少: 0 N
- 出力
最大: 2,088 W
(2.84 hp)最少: 0 W
(0 hp)- ストローク
最大: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
詳細
概要
UMシリーズは無鉄芯（アイアンレス）構造のリニアモーター群で、極めて高い速度と優れた熱特性を目的に設計されています。無鉄芯構造によりコギングが発生せず、コイルユニットと磁気トラック間の吸引力がないため、高精度計測や高ダイナミクス用途に適しています。
推力と機械的オプション
主な特性
利用可能な資料（ドキュメントおよびCAD）
用途
特性 / 仕様
UMシリーズは無鉄芯（アイアンレス）構造のリニアモーター群で、極めて高い速度と優れた熱特性を目的に設計されています。無鉄芯構造によりコギングが発生せず、コイルユニットと磁気トラック間の吸引力がないため、高精度計測や高ダイナミクス用途に適しています。
推力と機械的オプション
- ピーク推力：100 – 400 N
- 連続推力：29 – 116 N
- コイルユニット：UM3、UM6、UM9、UM12
- 磁気トラック / マグネットヨーク：UM90、UM120、UM150、UM390
主な特性
- 無鉄芯設計：コギング無し、コイルユニットと磁石間の吸引力ゼロ
- 非常に高い速度性能
- 継続運転に対応する優れた熱特性
- 高精度計測や高ダイナミクスシステムへの組み込みに適したコンパクト設計
利用可能な資料（ドキュメントおよびCAD）
- 無鉄芯モーターブローシャー — ブロシュア（version 1.4）
- 無鉄芯リニアモーターマニュアル — マニュアル（version 2.2）
- UMシリーズ – 仕様書（version 1.4）
- UMシリーズ — CADファイル（version 1.0）
- UMデジタルホールモジュール — CADファイル（version 1.0）
用途
- 半導体
- ディスプレイ
- 科学・航空宇宙
- 工作機械
- デジタルカッティング
- 印刷
- ロボティクス
- ライフサイエンス
- 木工
- ステージ・システムソリューション
- 真空用途
特性 / 仕様
- 設計：無鉄芯リニアモーター（UMシリーズ）
- ピーク推力：100 – 400 N
- 連続推力：29 – 116 N
- コイルユニット型式：UM3、UM6、UM9、UM12
- 磁気トラック型式：UM90、UM120、UM150、UM390
- コギング無し；コイルと磁石間の吸引力ゼロ
- 極めて高い速度および優れた熱特性に最適化
