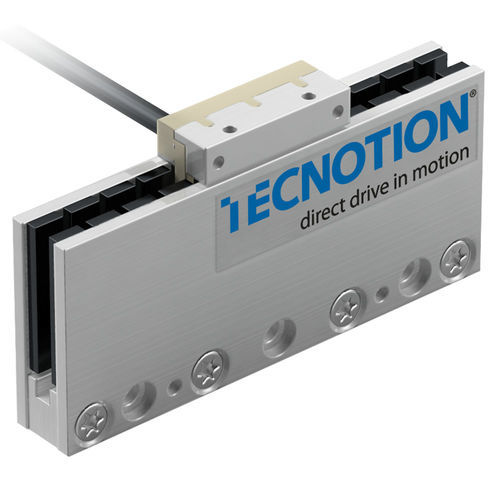

ACリニアモーター UC series

三相同期アイロンレス

概要
UC 無鉄芯リニアモーターは、ダイレクトドライブ方式のコンパクトで極めて軽量なアクチュエータです。高ダイナミクス運動および垂直取り付け向けに設計され、構成によりモーター質量は数グラムにとどまるため、狭小な空間でも継続的な連続推力を発揮できます。複数のコイルユニットとマグネットヨークの組み合わせが可能で、インラインケーブルオプションでの納入にも対応します。

主な特長

• 無鉄芯（ironless）構造による低慣性で高応答性
• 極めて低い質量（数グラム）— 垂直／Z軸用途に適合
• 狭小スペースに組み込みやすいコンパクト設計
• 複数のコイルユニット・マグネットヨーク構成、インラインケーブルオプションあり

推力

• ピーク推力: 36 – 72 N
• 連続推力: 10 – 20 N
• コイルユニット: UC3、UC4、UC5、UC6
• マグネットヨーク: UC66、UC99、UC264

出力増強のための結合

• 必要に応じて、電気的および機械的に2台を結合することで利用可能な推力を増強することを推奨します。

用途

• 半導体搬送・ウェハハンドリング
• フラットパネルディスプレイ装置
• 科学計測機器および航空宇宙システム
• 工作機械およびデジタル切断
• 印刷およびピック＆プレースシステム
• ロボティクスおよびライフサイエンスの自動化
• 木工および軸／ステージソリューション
• 真空用途およびクリーンルーム環境

リソース（入手可能）

• ブロシャー、マニュアル、仕様書
• 設計統合用のCADファイルおよび技術資料

仕様

• モデルファミリ: UC シリーズ
• モータタイプ: 無鉄芯リニアモーター（ダイレクトドライブ）
• ピーク推力範囲: 36 – 72 N
• 連続推力オプション: 10 N または 20 N
• コイルユニット: UC3、UC4、UC5、UC6（インラインケーブルオプションあり）
• マグネットヨーク: UC66、UC99、UC264
• 非常に低い質量: 数グラム程度（モデル依存）
• 垂直／Z軸取り付けとコンパクトシステムへの統合に最適
