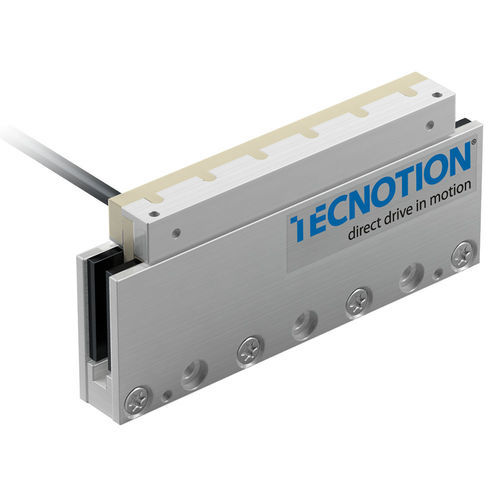

ACリニアモーター UF series三相同期アイロンレス
お気に入りに追加する
商品比較に追加する
特徴
- AC/DC
- 三相, AC
- タイプ
- 同期, アイロンレス
- ボルテージ
- 24V, 48V, 12V, 60 V, 0 - 60V, 28V, 5V, 4.5V, 3V
- 構造
- ダイレクトドライブ, フラット, U字型
- 保護レベル
- メンテナンス不要
- 性能
- 高性能, 高精度
- その他の特徴
- コンパクト, モジュール式, 高精度
- 速度
最大: 5.1 m/s
(16.73 ft/s)最少: 0 m/s
(0 ft/s)- 強度
最大: 39 N
0 N
最少: 0 N
- 出力
最大: 198.9 W
(0.27 hp)最少: 0 W
(0 hp)- ストローク
最大: 10,000 mm
(393.701 in)最少: 0 mm
(0 in)
詳細
概要
UFシリーズは、占有面積に対して非常に高い連続推力を発揮するよう設計された無鉄心リニアモーターのファミリーです。医療機器、半導体製造、高スループットのピック＆プレースシステムなど、高デューティーな用途に適しています。
主な特長
推力
リソース（利用可能）
用途
特性 / 技術仕様
UFシリーズは、占有面積に対して非常に高い連続推力を発揮するよう設計された無鉄心リニアモーターのファミリーです。医療機器、半導体製造、高スループットのピック＆プレースシステムなど、高デューティーな用途に適しています。
主な特長
- 占有面積に対して非常に高い連続推力を維持する設計。
- 高デューティーと頻繁な始動/停止に最適化。
- 複数のコイルユニット（UF3〜UF6）とマグネットヨーク（UF72〜UF120）を用意。UF6はインラインケーブルオプションあり。
- システム統合を支援する仕様書・CADファイル等のドキュメントを提供。
推力
- ピーク推力：42.5〜85 N
- 連続推力：19.5〜39 N
- コイルユニット：UF3〜UF6（UF6はインラインケーブルオプション）
- マグネットヨーク：UF72〜UF120
リソース（利用可能）
- 無鉄心モーターブローシャー — ブローシャー（version 1.4）
- リニアモーターと他の駆動方式の比較 — ウェビナー
- 無鉄心リニアモーターマニュアル — マニュアル（version 2.2）
- UF series — 仕様書（version 1.4）
- UF series — CADファイル（version 1.0）
- UFデジタルホールモジュール — CADファイル（version 1.0）
用途
- 半導体製造
- ディスプレイ・パネル取り扱い
- 工作機械およびデジタル切断
- 高スループットのピック＆プレースシステム
- ロボティクスおよび自動化
- 印刷・検査システム
- ライフサイエンス・医療機器
- 真空用途
特性 / 技術仕様
- タイプ：無鉄心リニアモーター
- シリーズ：UF series
- ピーク推力範囲：42.5〜85 N
- 連続推力範囲：19.5〜39 N
- コイルユニット：UF3、UF4、UF5、UF6（UF6はインラインケーブルオプション）
- マグネットヨーク：UF72〜UF120
- 想定される市場：医療、半導体、ピック＆プレース、ロボティクスなどの高デューティ用途
- 入手可能なドキュメント：仕様書、マニュアル、CADファイル、ブローシャー
- 注意：占有面積はUCシリーズより僅かに大きいが、サイズに対して非常に高い連続推力を維持するよう最適化されている。
カタログ
UF SERIES
2 ページ
