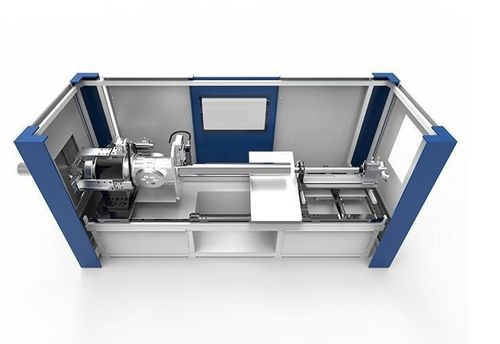

ファイバーレーザー切断機 GFPC6012

金属用アルミニウム用ステンレススチール用

製品概要
GFPC6012は、真空保温ボトル、電気ケトルなどに用いられる薄肉金属管のライン上での切断・加工に対応した全自動ファイバーレーザー切断ソリューションです。炭素鋼、ステンレス鋼、合金鋼、アルミニウム、銅、チタンなどの一般的な管材を加工でき、ライン上での定長切断要件に対応します。

特長

• ライン上での定長切断に対応する高精度な位置決め・加工を実現する全自動設計。
• 薄肉金属管の製造ラインから直接切断システムへ連携可能。カスタマイズ可能なリング切断クランプモジュールが切断ヘッドと協調して安定加工を実現。
• 短管の切断長を顧客仕様に自動設定し、切断・カップ加工・取り出しを全自動で実行。
• 特許取得済みの同軸スプラッシュ防止・スラグ遮断機構により、内部面をスラグ残渣なく滑らかに保つ。
• 切断精度が高く、エッジは平滑で変形が少ない。
• 効率的な機械・光学設計により、運用コストおよび保守コストを低減。
• 光ファイバーの巻き取りを防止する特許機構により光ファイバー寿命を延長。

仕様

• 型式：GFPC6012
• 丸管切断範囲：φ80‑120（カスタマイズ可）
• チャック穴径：130 mm
• 加速度制限：0.6
• Z軸ストローク：120 mm
• W軸速度上限：60
• 切断長さ：標準600 mm（カスタマイズ可）
• 切断精度：±0.2 mm
• 機械作業環境温度：0~40℃
• 商品ID：1475857178433310720

用途

• 真空保温ボトル、保温ポット、電気ケトル等の量産ラインでのインライン切断。
• 家電、自動車、産業用部品向けの薄肉金属管の精密切断。
• 定長の管材を大量生産するラインへの適用。

導入メリット

• 既存ラインへのシームレスな組み込みにより手作業を削減し、サイクルばらつきを抑制。
• 内部仕上がりが安定しスラグが少ないため、再加工や後工程の洗浄作業を削減。
• 切断長やクランプモジュールのカスタマイズにより製品バリエーションに対応し、段取り時間を短縮。
• 光ファイバー保護設計によりメンテナンス頻度を低減し、稼働率向上およびライフサイクルコストの低減に寄与。

サンプル表示

• 管材生産用全自動ファイバーレーザー切断機（サンプル画像）
• 管材生産用全自動ファイバーレーザー切断機（サンプル画像）
• 管材生産用全自動ファイバーレーザー切断機（サンプル画像）
