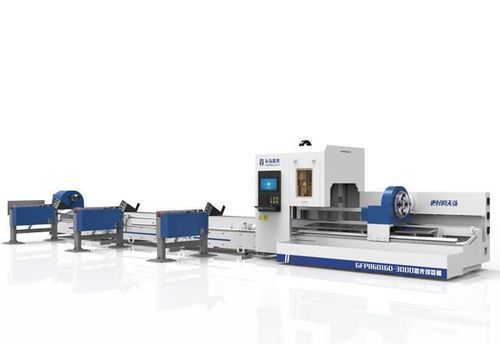

レーザー切断機 GFPB series

ステンレススチール用管PLC制御

製品概要
本機は丸パイプおよび角パイプの自動レーザー切断装置で、フィットネス機器、石油配管、建設機械、自動車製造、家電などの用途に適しています。自動搬送機能により長尺加工を行え、細管・厚管いずれの高精度切断にも対応します。

属性

• 製品名：GFPB 二チャック式レーザー管材切断機
• 製品ID：1475857171219107840

特長

• バス追従制御により切断位置精度を向上
• 全自動の積載・排出構造で省力化と生産性向上を実現
• 特許設計の四爪自己センタリングチャックによりロープ揺れを除去し、細管の切断精度を向上
• 前チャックの自動回避・持ち上げ排出により、材長の制約を緩和
• 構成により処理可能径はØ15～Ø320（モデルにより範囲選択）
• 操作が容易な加工システムとリアルタイム状態フィードバックで安定した生産を支援

仕様（表）
model | GFPB6016D | GFPB6022D | GFPB6032D
レーザー出力 | 1000-4000W | 1000-4000W | 1000-4000W
X軸移動量 | 500 mm | 500 mm | 500 mm
Y軸移動量 | 6200 mm | 6200 mm | 6200 mm
Z軸移動量 | 200 mm | 200 mm | 200 mm
固定チャック貫通穴径 | φ165mm | φ225mm | φ325mm
把持パイプ範囲 | φ10-φ160、□10-□110 | φ10-φ220、□10-□155 | φ10-φ320、□10-□225
最大把持重量 | ≤ 120KG | ≤ 170KG | ≤ 400KG
チャック回転速度 | 0-80 r/min | 0-70 r/min | 0-60 r/min
最大切断長さ | 6000 mm（2000 mm超は人手補助で排出） | 6000 mm（2000 mm超は人手補助で排出） | 6000 mm（2000 mm超は人手補助で排出）
最短テール | 70 mm | 80 mm | 90 mm
最小搬入長さ | 2000 mm | 2000 mm | 2000 mm
XY軸位置決め精度 | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
XY軸繰返し位置決め精度 | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
切断製品精度 | ±0.3 mm（パイプ公差除く、1 mmステンレスでの検証） | ±0.3 mm（パイプ公差除く、1 mmステンレスでの検証） | ±0.3 mm（パイプ公差除く、1 mmステンレスでの検証）
機械重量 | 約5000 kg | 約5000 kg | 約6000 kg
機械寸法 | 10767×1812×2408 mm（GFPB6016D / GFPB6022D）；10767×2050×2408 mm（GFPB6032D）（概）
動作環境 | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

技術仕様

• シリーズ：GFPB（モデル：GFPB6016D、GFPB6022D、GFPB6032D）
• レーザー出力範囲：1000–4000 W
• 軸仕様：X 500 mm、Y 6200 mm、Z 200 mm
• 固定チャック貫通穴径：φ165 / φ225 / φ325 mm（モデルにより異なる）
• 把持範囲：φ10–φ160（GFPB6016D）、φ10–φ220（GFPB6022D）、φ10–φ320（GFPB6032D）；角パイプ範囲は上記参照
• 最大把持重量：≤120 kg / ≤170 kg / ≤400 kg（モデル別）
• チャック速度：0–80 / 0–70 / 0–60 r/min（モデル別）
• 最大切断長さ：6000 mm（2000 mm超は排出補助あり）
• 最小搬入長さ：2000 mm；最短テール：70 / 80 / 90 mm
• 位置決め精度（XY）：±0.03 mm/1000 mm；繰返し精度：±0.03 mm/1000 mm
• 切断精度：±0.3 mm（試験条件：1 mmステンレス）
• 概算の機械重量・設置寸法は仕様参照；動作温度：0–40 ℃
