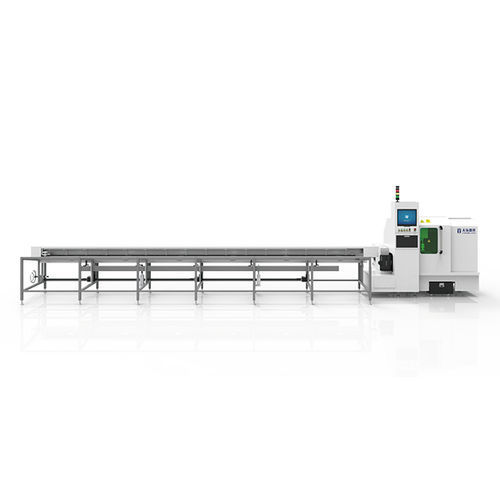

レーザー切断機 GFPD6005-Bアルミニウム用ステンレススチール用スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- アルミニウム用, ステンレススチール用, スチール用, 炭素鋼用, 銅用, 非鉄金属用
- 切断製品
- 管, 金属パイプ
- 複合機能
- 彫刻, マーキング
- 材料の搬入
- 自動荷積み式, 自動搬入・搬出
- その他の特徴
- 自動, 高速, 高効率, 大量生産用, 自動供給機能付, 大容量
- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
6,100 mm
(240.16 in)- Z軸移動距離
100 mm
(4 in)- パイプ径
最大: 60 mm
(2 in)最少: 6 mm
(0 in)- 切断速度
1.333 m/s
(4.373 ft/s)- 繰り返し切断精度
0.02 mm
(0.0008 in)- 加速度
9.81 m/s²
(32.19 ft/s²)
詳細
製品概要
GFPD6005-Bは、丸管の高速切断と表面加工に適したレーザー管切断機です。対応材料：炭素鋼、ステンレス鋼、合金鋼、アルミニウム、銅など。高精度なパイプ加工と生産性を必要とする産業向けに設計されています。
用途
特長
仕様
型番：GFPD6005-B
丸管切断範囲：φ6 mm–φ60 mm
チャック穴径：φ68 mm（カスタマイズ可）
最大空気移動速度：80 m/min
加速度限界：1.0 G
X軸移動量：600 mm
Z軸移動量：100 mm
Y軸移動量：6100 mm
W軸最大回転数：120 r/min
最大供給長さ：6000 mm
切断長さ：≤ 600 mm
X、Z軸位置決め精度：±0.03 mm
X、Z軸繰返し位置決め精度：±0.02 mm
切断精度：±0.2 mm + 2× 管誤差
動作環境温度：0–40 °C
GFPD6005-Bは、丸管の高速切断と表面加工に適したレーザー管切断機です。対応材料：炭素鋼、ステンレス鋼、合金鋼、アルミニウム、銅など。高精度なパイプ加工と生産性を必要とする産業向けに設計されています。
用途
- 家電部品
- 住宅リフォーム・浴室用金具
- フィットネス機器のフレーム
- 給水管継手の製造
- 自動車部品およびアセンブリ
- 建設用パイプの加工
特長
- 大容量の一体型マテリアルマガジンと完全自動供給 — 1名で複数台の運用が可能。
- 丸管表面への彫刻・切断が可能で、プロファイル加工とマーキングに対応。
- 高速度でのパイプ切断により生産効率が高い。
- 残材長の最小化：原材料の長さにより短い端材は40 mmまで短縮可能。
- 保守が容易で、工業用途での稼働コストが低い。
仕様
型番：GFPD6005-B
丸管切断範囲：φ6 mm–φ60 mm
チャック穴径：φ68 mm（カスタマイズ可）
最大空気移動速度：80 m/min
加速度限界：1.0 G
X軸移動量：600 mm
Z軸移動量：100 mm
Y軸移動量：6100 mm
W軸最大回転数：120 r/min
最大供給長さ：6000 mm
切断長さ：≤ 600 mm
X、Z軸位置決め精度：±0.03 mm
X、Z軸繰返し位置決め精度：±0.02 mm
切断精度：±0.2 mm + 2× 管誤差
動作環境温度：0–40 °C
