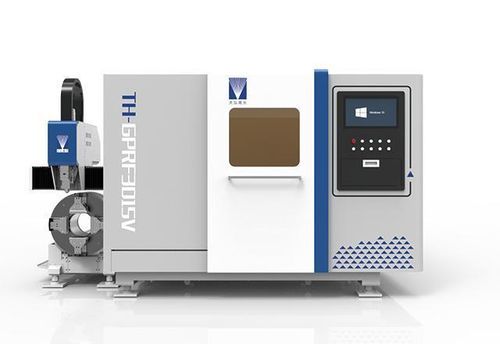

レーザー切断機 GPRF seriesファイバーレーザーアルミニウム用ステンレススチール用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー, ファイバーレーザー
- 切断材料
- アルミニウム用, ステンレススチール用, 炭素鋼用
- 切断製品
- 板金用, 管
- 制御タイプ
- サーボドライブ
- 構成
- ダブルテーブル, 回転台付き
- その他の特徴
- 高精度, 高速, サーボ モーター, 空圧式, 手動式, ラックアンドピニオン, 組み合わせ式, エクスチェンジ テーブル付, エア・アシスト式, 回転駆動
- X軸移動距離
2,450 mm
(96.46 in)- Y軸移動距離
最大: 6,000 mm
(236.22 in)最少: 3,000 mm
(118.11 in)- Z軸移動距離
250 mm
(10 in)- パイプ径
最大: 160 mm
(6 in)最少: 8 mm
(0 in)- レーザー出力
最大: 3,000 W
最少: 1,000 W
- 繰り返し切断精度
0.03 mm
(0.0012 in)- 加速度
9.81 m/s²
(32.19 ft/s²)- 全長
8,641 mm
(340 in)- 全幅
3,640 mm
(143 in)- 高さ
2,293 mm
(90 in)- 重量
最大: 11,000 kg
(24,250.85 lb)最少: 7,000 kg
(15,432.36 lb)- 積載量
最大: 2,000 kg
(4,409.2 lb)最少: 1,200 kg
(2,645.5 lb)
詳細
製品名 二重交換式板管一体型レーザー切断機
概要 金属の板材およびパイプの切断・加工に対応。航空用アルミ、ステンレス、低炭素鋼など各種金属材料に使用可能です。
特長
製品詳細
技術仕様
概要 金属の板材およびパイプの切断・加工に対応。航空用アルミ、ステンレス、低炭素鋼など各種金属材料に使用可能です。
特長
- ファイバーレーザーの柔軟な伝送とコンパクトな切断ヘッド。反射レンズを使用せず、保守負荷が低く伝送損失がほとんど発生しません
- 高速切断、高精度で高い生産性を実現
- 独自のエアカット技術により、エア消費を削減し運用コストを低減
- 板材とパイプの両方を切断できるデュアル機能設計
- 送り要件に応じて、回転推進チャックまたは固定回転チャックを選択可能
- 精密ラック＆ピニオン駆動とサーボモーターにより、高速の早送り移動を実現
製品詳細
- 商品名: Double Exchange Tube Plate Integrated Laser Cutting Machine
- 商品ID: 1475857269978189824
技術仕様
- 型番: GPRF3015; GPRF6020
- レーザー出力: 1000-3000W（両モデル）
- X軸可動範囲: 2450 mm（両モデル）
- Y1軸可動範囲: GPRF3015 = 3000 mm（板）/ 6000 mm（管）；GPRF6020 = 6000 mm（板）/ 6000 mm（管）
- Z軸可動範囲: 250 mm（両モデル）
- 最大加速度: 1.0 G（両モデル）
- X、Y軸 単軸最大位置決め速度: 105 mm/min（両モデル）
- ワークベンチ最大荷重: GPRF3015 = 1.2 T；GPRF6020 = 2.0 T
- 機械重量: GPRF3015 = 7 T；GPRF6020 = 11 T
- 機械寸法: 8641 × 3640 × 2292.5 mm（実物に準ずる）（両モデル）
- 固定チャック貫通穴径: φ165 mm（両モデル）
- クランプ可能パイプ範囲: GPRF3015 = φ8–φ120, □8–□85；GPRF6020 = φ10–φ160, □10–□110
- 最大クランプ重量（パイプ）: ≤ 120 KG（両モデル）
- 最短テールストック: 260 mm（両モデル）
- Y2軸早送り速度: 80 m/min（両モデル）
- チャック回転速度: 0–80 r/min（両モデル）
- チャック最大加速度: 1.0 G（両モデル）
- Y2軸位置決め精度: ±0.03 mm/1000 mm（両モデル）
- Y2軸繰返し位置決め精度: ±0.03 mm/1000 mm（両モデル）
- U軸繰返し位置決め精度: ≤ 7 アークミニット
- チャック駆動: 手動 / 空気式 選択可
- ネスティング: オプション
- 機械動作環境: 0–40℃
