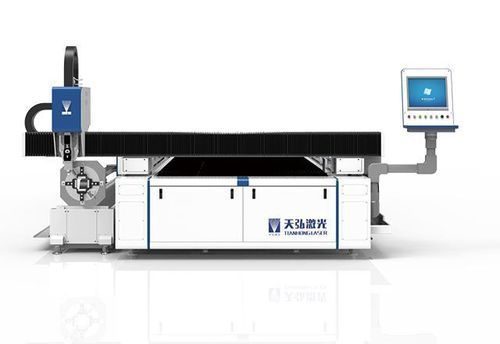

ファイバーレーザー切断機 GRF series

アルミニウム用ステンレススチール用炭素鋼用

製品名: 単一プラットフォーム 管材・板材兼用レーザー切断機
商品ID: 1475857253276471296

説明: 航空用アルミ、ステンレス、低炭素鋼などの金属板および管材の切断・加工に対応する機械。プレートとパイプの両方を1台で切断可能なデュアル機能設計で、産業用製造、構造部品、航空関連部品の加工に適しています。

特長:

• フレキシブル伝送のファイバーレーザー＋コンパクトな切断ヘッド、反射レンズ不要で日常メンテナンスを低減
• 高速切断と高精度で生産効率を向上
• エア切断技術により圧縮空気の使用量を削減し運用コストを低減
• プレート切断とパイプ切断の二機能を1台で実現
• 給材方式に応じて回転推進チャックまたは固定回転チャックを選択可能
• サーボモーター＋高精度ラック＆ピニオン駆動で高速の早送り移動を実現

仕様（例）: 型式: GRF3015 / GRF6020
レーザー出力: 1000–3000 W
X軸移動量: 2400 mm / 2850 mm
Y1軸移動量: 3000 mm / 6000 mm
Z軸移動量: 250 mm
最大加速度: 0.8G（軸）；チャック最大加速度: 1.0G
X/Y 単軸最大位置決め速度: 96 m/min
ワークベンチ最大荷重: GRF3015: 1 T；GRF6020: 2 T
機械質量: GRF3015: 3.9 T；GRF6020: 6.8 T
機械外形寸法: GRF3015: 5150×2380×1840 mm；GRF6020: 6150×2380×1840 mm（現物優先）
固定チャック貫通穴径: φ165 mm
パイプクランプ範囲: φ8–φ120、□8–□85 / φ10–φ160、□10–□110
最大クランプ重量: ≤120 kg
最短芯押し距離: 260 mm
Y2軸早送り速度: 80 m/min
チャック回転速度: 0–80 r/min
チャック最大加速度: 1.0G
Y2軸位置決め精度: ±0.03 mm/1000 mm；繰り返し位置決め精度: ±0.03 mm/1000 mm
U軸繰り返し精度: ≤7 arc minutes
チャック駆動: 手動／空圧式 選択可
Nesting: オプション
使用環境温度: 0–40 ℃

技術特性:

• シリーズ／型式群: GRFシリーズ（例: GRF3015、GRF6020）
• レーザー出力範囲: 1000–3000 W
• 作業範囲例: X 最大 2400 / 2850 mm；Y 最大 3000 / 6000 mm；Z 250 mm
• 最大加速度（軸）: 0.8G；チャック最大加速度: 1.0G
• Y2 位置決め精度および繰り返し: ±0.03 mm / 1000 mm
• チャック回転速度: 0–80 r/min；U軸繰り返し精度 ≤7 arc minutes
• クランプ範囲: モデルにより最大 φ160 まで；最大クランプ重量 ≤120 kg
• ワークベンチ荷重および機械重量例: 1 T / 2 T；約 3.9 T / 6.8 T
• 寸法例: 5150×2380×1840 mm または 6150×2380×1840 mm
• 動作温度範囲: 0–40 ℃
