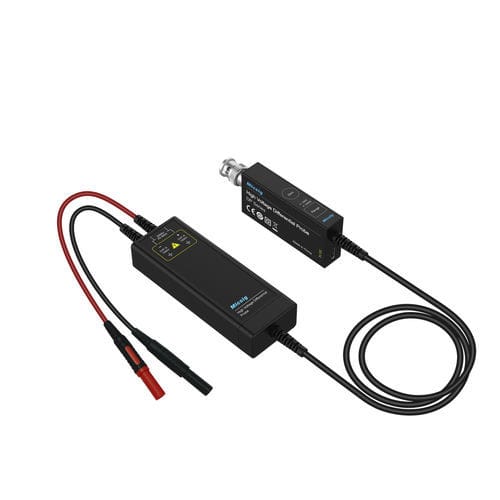

テスト用プローブ DP701

アクティブ高電圧導電率

DP701差動プローブは、多様な高電圧試験ニーズに対応するために設計された、Micsig DPシリーズ高電圧差動プローブの高性能モデルです。定評あるDPシリーズの一員として、同シリーズの先進機能を継承し、特定用途向けに設計されたDP700差動プローブ、DP1500高電圧プローブ、DP3000差動プローブ、DP7000 100MHzプローブなど他モデルとの互換性を有します。本プローブは精度と信頼性を兼ね備え、様々な産業試験シーンに最適です。 主な特長 帯域幅150MHzの帯域幅を提供し、高周波環境下での正確な測定を保証します。より高い帯域幅が必要な場合、DP705やDP1505などの500MHz高電圧差動プローブモデルがシリーズに含まれます。 最大入力差動電圧高電圧試験に適した電圧範囲をサポート。極限の電圧要件には、DP7000などの7000Vpk差動電圧プローブをラインナップ。 ノイズ性能低ノイズ高電圧プローブとして、全帯域幅時のノイズは22mVrms20X、80mVrms200X。5MHz帯域幅制限時は8mVrms20X、70mVrms200Xを実現し、微小信号検出に高い感度を保証します。 CMRR高CMRR差動プローブとして、優れたコモンモード除去能力を誇り、仕様はDC80dB、100kHz60dB、10MHz30dB、100MHz26dBです。これにより、高周波数での高コモンモード電圧を伴うフローティング測定差動プローブ作業に適しています。 インターフェースBNCインターフェース差動プローブを搭載し、あらゆるオシロスコープとシームレスに連携可能。各種試験環境での互換性を強化。 設計光絶縁差動プローブ技術を基盤とし、低ノイズ・優れた振幅周波数特性を実現。コンパクトな金属筐体により強力な耐妨害性を確保。ワンタッチ自動ゼロ調整、デュアルレンジ、過負荷警報機能を搭載。 用途モーター駆動設計用プローブやインバーターUPS試験プローブとして最適。電子安定器設計、高電圧絶縁測定などにも適応。 追加機能3Ga/sサンプリングレート差動プローブや360Mptsメモリ深度プローブなど高度な仕様をシリーズで提供し、複雑な試験シナリオにおける汎用性を強化。
