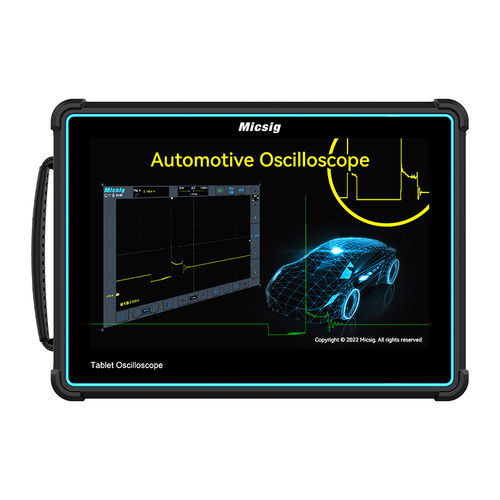

アナログオシロスコープ ATO1004

アナログ / デジタル携帯型4 レーン

概要
ATO1004は、車両の保守・故障診断向けに設計された高性能車載診断用オシロスコープです。100 MHz帯域幅、4チャンネルのタブレット型オシロスコープで、最大1 GSa/sの実時間サンプリングと110 Mptsのメモリ深度により複雑な波形を詳細に記録できます。1280×800の10.1インチ静電容量式タッチディスプレイ、内蔵7.4V／7500 mAhリチウムイオン電池、AndroidベースのOSと32GB内蔵ストレージを搭載し、現場作業や整備工場での使用に適しています。

主な特長

• 高帯域幅＆マルチチャネル：100 MHz帯域幅、4つのアナログチャンネルで現代車両の複数信号を同時解析。
• 高速サンプリング＆大容量メモリ：最大1 GSa/s、110 Mptsで長時間・高精細な波形取得が可能。
• 大型タッチディスプレイ：10.1インチTFT LCD（1280 x 800）静電容量式タッチで波形の視認性と操作性を確保。
• 現場での長時間運用：内蔵7.4V、7500 mAhリチウムイオン電池により電源なしでの連続診断が可能。
• 車両向けプリセット：充電／始動回路、各種センサ（ABS、カムシャフト、MAP等）、アクチュエータ（インジェクタ、燃料ポンプ等）、点火系（一次・二次）、車載ネットワーク（CAN、LIN、FlexRay）用の専用プリセット。
• 高度な解析ツール：シリアルバストリガ／デコード（UART、CAN、LIN、SPI、I²C）、ハードウェアフィルタ、31自動測定、FFT、カーソル測定。
• 接続性と制御：Wi‑Fi、USB、HDMI出力、PCソフト／モバイルアプリ（Android/iOS）によるリモート制御でデータ共有と操作が可能。
• 堅牢設計と携帯性：バッテリー装着時約1.9 kgのコンパクト設計、ABS+TPU保護ケースとハンドストラップを標準装備で現場作業に適合。

仕様
モデル：ATO1004
シリーズ：ATO Series
アナログチャンネル：4
帯域幅：100 MHz
実時間サンプリング率：最大1 GSa/s
メモリ深度：110 Mpts
立ち上がり時間：≤3.5 ns
ディスプレイ：10.1インチTFT LCD静電容量式タッチスクリーン
表示解像度：1280 x 800
バッテリー：7.4 V、7500 mAh Li-ion（内蔵）
内蔵ストレージ：32 GB
OS：Androidベース
重量：約1.9 kg（バッテリー含む）
保護：ABS＋TPU筐体、ハンドストラップ標準装備
車載プリセット：充電／始動回路、センサ（ABS、カムシャフト、MAP等）、アクチュエータ（インジェクタ、燃料ポンプ等）、点火系、車載ネットワーク（CAN、LIN、FlexRay）
解析・測定：シリアルバストリガ／デコード（UART、CAN、LIN、SPI、I²C）、ハードウェアフィルタ、31自動測定、FFT、カーソル
接続：Wi‑Fi、USB、HDMI出力、PC／モバイルアプリによるリモート制御
