アナログオシロスコープ TO1004

アナログ / デジタル携帯型ベンチトップ

製品概要

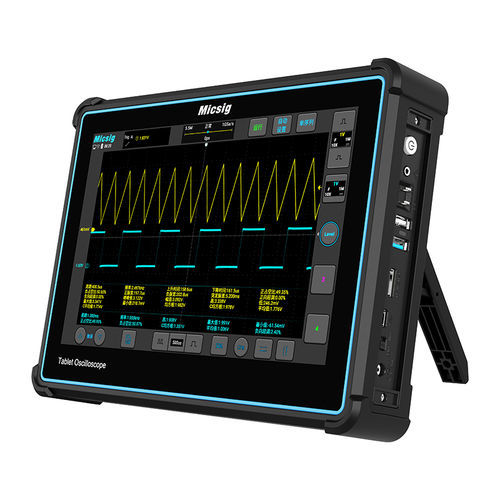

Micsig TO1004は、組込みデバッグ、電子試験、教育・訓練、フィールドサービス向けの100MHzタブレット型オシロスコープです。アナログ4ch、最大1 GSa/sのリアルタイムサンプリング、最大110Mptsのメモリ深度により、高速過渡現象や長時間信号を正確に記録します。

表示、携帯性および電源
10.1インチ静電容量式マルチタッチディスプレイ（1280×800）、ピンチ操作で拡大、ドラッグでカーソル移動、タップで測定を実行可能。7.4V/7500mAhの内蔵Li-ionバッテリと電源オフロックを装備し、安全な運搬が可能。バッテリ含む重量は約1.9kgでベンチおよび現場での使用に適しています。

接続性とストレージ
Wi‑FiおよびUSBによる接続、PCソフトまたはモバイルアプリ（Android/iOS）による遠隔制御に対応。HDMI出力で投影が可能。波形、スクリーンショット、動画用に32GBの内蔵ストレージを搭載。

解析、デコードおよび高度機能
RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2Cのハードウェアベースのシリアルデコードおよびトリガに対応。高度な演算（+、−、×、÷、FFT、積分、微分）とハードウェアデジタルフィルタ（ハイパス/ローパス、20MHzカットオフ〜30kHzまで）を搭載。BIN形式の高速保存機能。31種類の自動測定と統計（最大10,000サンプル）。チャンネルラベルはユーザー設定可能。

主な特徴

• 100MHz帯域幅：アナログ4ch、最大1 GSa/sのリアルタイムサンプリング。
• 大容量メモリ：長時間取得に対応する最大110 Mpts。
• 高速波形取得：780,000 wfms/s、256段階の強度グレーディングおよびカラーテンパ表示。
• 大型タッチディスプレイ：10.1インチ静電容量式、1280×800、マルチタッチ操作対応。
• 携帯性とバッテリ駆動：7.4V/7500mAh Li-ionバッテリ、電源オフロック搭載。
• 豊富なシリアルデコード：RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C（ハードウェア対応）。
• 高度なトリガ：Edge、pulse、logic、N-edge、runt、slope、timeout、video、シリアルバストリガ。
• 高速保存：波形をBIN形式で保存可能。
• ハードウェアデジタルフィルタ：ハイパス/ローパス（20MHzカットオフ、〜30kHzまで）。
• 遠隔制御と接続：Wi‑Fi、USB、HDMI；PC／モバイルアプリで遠隔制御。
• 豊富な測定：31種類の自動測定と統計（最大10,000サンプル）。
• 大容量内蔵ストレージ：32GB。
• Android OS：AndroidベースのOSを採用。

仕様

• モデル：TO1004
• ブランド：Micsig
• アナログチャンネル：4
• 帯域幅：100 MHz
• メモリ深度：110 Mpts
• リアルタイムサンプリング：1 GSa/s
• 立ち上がり時間：≤3.5 ns
• 波形取得率：780,000 wfms/s
• 強度グレーディング：256段階＋カラーテンパ表示
• 表示：10.1" 静電容量式タッチ、1280×800
• バッテリ：7.4V / 7500 mAh Li-ion、電源オフロック
• 重量：約1.9 kg（バッテリ含む）
• シリアルデコード／トリガ：RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C
• デジタルフィルタ：HP/LP ハードウェア（20 MHz カットオフ、〜30 kHz）
• ストレージ：32GB 内蔵
• 接続：Wi‑Fi、USB、HDMI；PC/モバイルアプリによる遠隔制御
• 高速保存：BIN形式で波形保存
• 自動測定：31種、統計（最大10,000サンプル）
• 演算機能：+、−、×、÷、FFT、積分、微分
• OS：Androidベース
