アナログ / デジタルオシロスコープ SATO1004

携帯型4 レーンコンピュータ制御

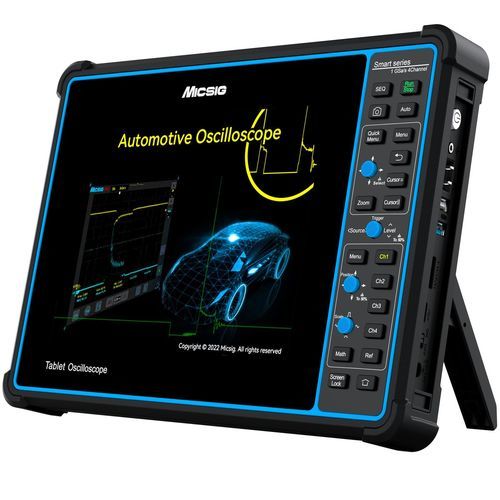

製品概要 Micsig SATO1004 は、車両診断および自動車電気試験向けに設計された車載タブレットオシロスコープです。車載向けプリセット、高速波形取得と大容量メモリを備え、充電/始動回路の点検、センサ・アクチュエータの診断、点火系解析、車載ネットワークのトラブルシューティングに対応します。

主な特長

• 車載診断：充電/始動回路、センサ、アクチュエータ、点火系向けのプリセットを搭載。車載ネットワーク解析を内蔵。
• オシロスコープ性能：帯域幅100 MHz、アナログ4チャネル、最大1 GSa/sサンプリング、70 Mptsメモリ深度、最大130,000 wfms/sの取得速度。
• バスデコード：CAN、CAN FD、LIN、FlexRay、Kラインに対応しネットワーク診断を網羅。
• タブレットタッチ操作：8インチ静電容量式タッチスクリーン、800 × 600解像度、高応答のタッチアルゴリズム。
• Androidプラットフォーム：Android OS、内部ストレージ32 GBでアプリ導入や柔軟なデータ管理が可能。
• 多彩な制御方法：Wi‑Fiリモート、PCソフトによる制御、SCPIプログラミング対応。
• フィールド設計：ソフトTPU保護、7,500 mAhバッテリ（約5時間駆動）、本体質量約1.9 kgで現場作業に適合。
• ハードウェアフィルタ：ローパス帯域フィルタを内蔵し信号干渉を低減。

仕様

• 型番：SATO1004
• アナログチャネル数：4
• 帯域幅：100 MHz
• リアルタイムサンプリング率：最大1 GSa/s
• メモリ深度：70 Mpts
• 波形取得率：最大130,000 wfms/s
• 立ち上がり時間：≤ 3.5 ns
• 表示：8インチ静電容量式タッチスクリーン、800 × 600解像度
• OS：Android
• 内蔵ストレージ：32 GB
• バッテリ：リチウムイオン 7,500 mAh、約5時間駆動
• 保護ケース：ソフトTPUプロテクタ
• 車載バスデコード：CAN、CAN FD、LIN、FlexRay、Kライン
• 追加機能：コンビネーションテスト（マルチ信号相関）、ローパスハードウェアフィルタ内蔵
• インターフェース：Wi‑Fiリモート、PCソフト制御、SCPIプログラミング、HDMI出力、USB 3.0ホスト、USB Type‑C
• 重量：約1.9 kg（正味）
