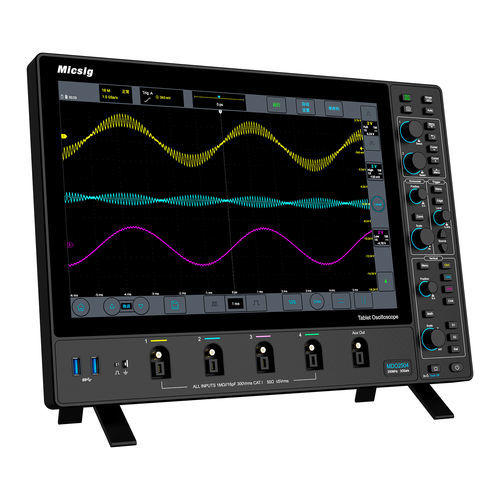

デジタルオシロスコープ MDO5004

アナログ混合信号ベンチトップ

製品概要
MDO5004はMicsigの4チャネルデジタルストレージオシロスコープで、500 MHzの帯域幅、360 Mptsのメモリ深度、3 GSa/sのリアルタイムサンプリングレートを備えています。アナログおよび混合信号の高精度な取得と解析を目的に設計されており、低雑音フロア（<90 µVrms）と14インチの映り込み低減型静電容量式タッチディスプレイ（1920x1200）を搭載します。PCおよびモバイルからのリモート制御、SCPI対応、32 GBの内部ストレージなどの接続性を備え、Mic-OPI™プローブインターフェースによりプローブの自動補償と減衰合わせが可能です。

主な特長

• 高帯域幅と大容量メモリ：500 MHz、最大360 Mptsで長い波形を記録可能。
• 優れた信号品質：低雑音（<90 µVrms）と高い波形取得速度（230,000 wfms/s）。
• 高度な取得モード：セグメントメモリにより断続的なイベント（シリアルパケット、パルス）を効率的に捕捉。
• 使いやすい操作性：14インチ高解像度タッチスクリーン（1920x1200）を搭載した直感的なUI。
• スマートプローブインターフェース：Mic-OPI™によりプローブの自動補償と減衰合わせを実現。
• 豊富な接続性と制御：PC/モバイルのリモート制御、SCPI対応、32 GBの内部ストレージ。
• 充実のプロトコル解析：CAN FD、LIN、SPI、I²C、ARINC-429、MIL-STD-1553Bのデコードに対応。
• 省スペース設計：薄型（35.8 mm）で壁面またはアーム取り付けに対応。

仕様
アナログチャネル — 4
帯域幅 — 500 MHz
メモリ深度 — 360 Mpts
リアルタイムサンプリングレート — 3 GSa/s
立ち上がり時間 — ≤0.7 ns
波形取得速度 — 230,000 wfms/s
雑音フロア — <90 µVrms
ディスプレイ — 14インチ静電容量式タッチ、1920 x 1200
内部ストレージ — 32 GB
プローブインターフェース — Mic-OPI™（自動プローブ補償）

製品情報

• Article Number: OS1079
• Manufacturer Code: OSC010006
• メーカー: Micsig
• 型番: MDO5004
• アナログチャネル数: 4
• 帯域幅: 500 MHz
• メモリ深度: 360 Mpts
• リアルタイムサンプリングレート: 3 GSa/s
• 波形取得速度: 230,000 wfms/s
• 雑音フロア: <90 µVrms
• ディスプレイ: 14インチ反射防止静電容量式タッチ、1920 x 1200
• 内部ストレージ: 32 GB
• プローブインターフェース: Mic-OPI™（自動補償）
• 対応シリアルバス解析: CAN FD、LIN、SPI、I²C、ARINC-429、MIL-STD-1553B
• 高度解析: セグメントメモリ、拡張演算、FFT
• フォームファクタ: 薄型（35.8 mm）、壁面またはアーム取付対応
