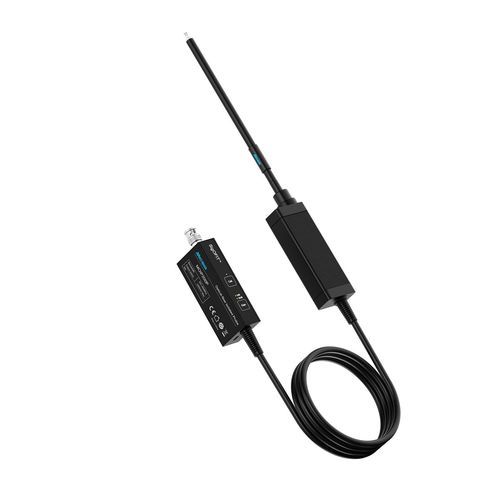

高周波数用タッチ先端 MOIP200P

インターフェイス同軸

概要
Micsig の MOIP200P は、電力電子機器や半導体試験における差動・浮遊電位測定向けに設計された光ファイバー絶縁オシロスコーププローブです。200MHz 帯域、1.75ns の立ち上がり時間を備え、高いコモンモード除去能力により高電圧やセンシティブな測定環境でのガルバニック絶縁ソリューションを提供します。

主な特長

• 200MHz 帯域：1.75ns の立ち上がりでスイッチング過渡を確実に取得。
• 高い CMRR：直流 180dB、200MHz で 122dB。
• 85kV ガルバニック絶縁：85kVpk の絶縁定格で高電圧試験に対応。
• 低ノイズ・高精度：<0.3mVrms ノイズ、直流精度 1%、オフセットドリフト 0.1% 減少。
• モジュラーアッテネータ：取替可能なチップで 10mV〜20kV の測定範囲、0dB/20dB の切替。
• 低入力容量：短い同軸リードで 1pF を実現し回路負荷を低減。
• 連続光学較正：光出力補償と自動較正により長時間安定した測定を維持。
• 標準インターフェース：BNC 出力、光ファイバーケーブル 2m、DC12V 給電。

用途

• SMPS・DC-DC コンバータの検証
• モータドライブ・インバータの波形解析
• IGBT・ワイドバンドギャップ半導体の試験
• 高電圧絶縁試験や中電圧系統の試験
• EMC/ESD 診断および信号品質検証

仕様
帯域幅：200MHz
立ち上がり時間：≤1.75ns
CMRR：180dB（直流）、122dB（200MHz）
絶縁定格：85kVpk
入力容量：1pF
ノイズ（全帯域）：<0.3mVrms
電源：DC 12V
インターフェース：BNC
減衰レンジ：0dB / 20dB（モジュール式チップ）
測定範囲：10mV〜20kV（アッテネータチップ使用時）

注文情報／製造元

• 品番：OIP1011
• メーカー：Micsig
• モデル：MOIP200P
• ケーブル：光ファイバーケーブル 2m
• 典型用途：電力電子の研究・開発および生産試験用の測定ベンチ
