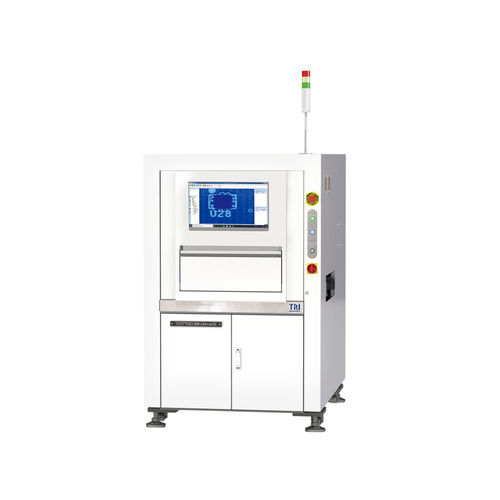

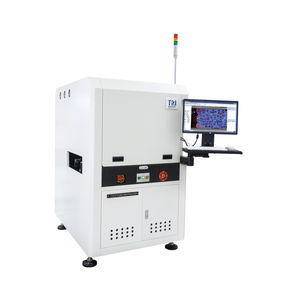

デジタル検査機器 TR7700 SIII Ultra CI

ビデオ ビジョンカメラ型自動

製品概要
TR7700 SIII Ultra CI は、基板アセンブリ向けのコンフォーマルコーティング検査システムで、マルチフェーズ照明と高解像度の動的イメージングを組み合わせ、コーティング欠陥の検出、厚さ測定、フラックスや接着剤の検査を行います。

主な特長

• 各種PCB用途に対応したコンフォーマルコーティング検査
• コーティング領域の自動学習を含むスマートプログラミング
• オプションのレーザーセンサによる高精度コーティング厚測定（35–750 μm）
• 4 Mpixトップカメラを用いた高スループットの動的イメージング
• フラックスおよび接着剤の検査機能
• リアルタイムSPCトレンド対応のスマートファクトリ対応

光学系
撮像方式：動的イメージング
トップカメラ：4 Mpix
撮像解像度：10 µm、15 µm（出荷設定）
照明：マルチフェーズ RGB+W+UV LED

コーティング厚測定（オプション）
測定範囲：35 μm – 750 μm

撮像性能
撮像速度：60 cm²/sec（@10 µm）；120 cm²/sec（@15 µm）

駆動テーブルと制御
X‑Y‑Z軸：ボールねじ + ACサーボ（モーションコントローラ搭載）
軸分解能：1 µm

基板処理
最大PCBサイズ：500 x 460 mm（DLバリアント：510 x 310 mm ×2ライン；510 x 590 mm ×1ライン）
PCB厚さ：0.5 – 5 mm
最大PCB重量：3 kg（オプション 5 kg）
クリアランス：上 25 mm（オプション 50 mm）；下 40 mm；エッジ 3 mm（オプション 5 mm）
コンベア：インライン；高さ 880–920 mm；SMEMA互換

検査機能

• 部品欠陥：欠品；tombstoning；billboarding；極性；回転；ずれ；誤マーキング（OCV）；不良；裏返し；余分部品；異物；浮き部品
• はんだ接合欠陥：はんだ過多；はんだ不足；ブリッジ；スルーホールピン；リフトリード；ゴールデンフィンガーのキズ/汚染
• コンフォーマルコーティング欠陥：塗布漏れ；塗布不足；クラック；気泡；飛散；汚染；はみ出し；厚さ；接着剤高さ（3Dレーザー）

寸法・重量
WxDxH：TR7700 SIII Ultra CI：1100 x 1720 x 1710 mm（DL：1100 x 1820 x 1710 mm）
重量：940 kg（DL：960 kg）

ビデオ
検査ワークフローおよびオプションのコーティング厚測定を示す製品内蔵ビデオを用意しています。

技術仕様

• モデル：TR7700 SIII Ultra CI
• 撮像方式：動的イメージング
• トップカメラ：4 Mpix
• 撮像解像度：10 µm、15 µm（出荷設定）
• 照明：マルチフェーズ RGB+W+UV LED
• コーティング厚（オプション）：35 μm – 750 μm
• 撮像速度：60 cm²/sec（@10 µm）；120 cm²/sec（@15 µm）
• 駆動：ボールねじ + ACサーボ（コントローラ搭載）；X‑Y‑Z 分解能：1 µm
• 最大PCBサイズ：500 x 460 mm（DL：510 x 310 mm ×2ライン；510 x 590 mm ×1ライン）
• PCB厚さ：0.5 – 5 mm
• 最大PCB重量：3 kg（オプション 5 kg）
• クリアランス：上 25 mm（opt. 50 mm）；下 40 mm；エッジ 3 mm（opt. 5 mm）
• コンベア：インライン；高さ 880–920 mm；SMEMA互換
