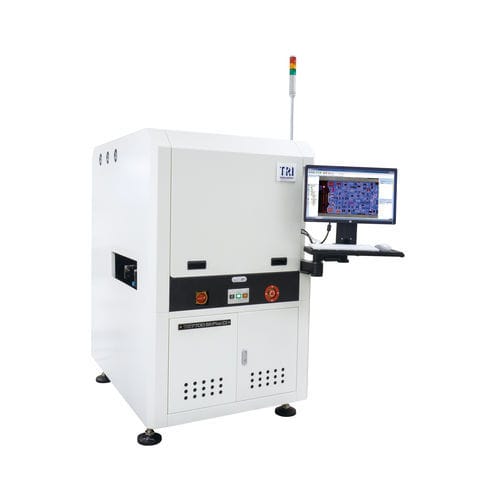

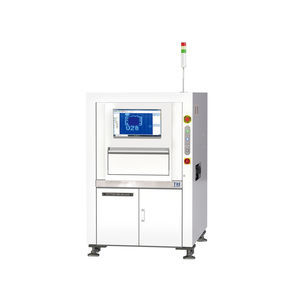

光学式検査機器 TR7700 SII Plus CI

紫外線ビデオ ビジョンカメラ型

概要
TR7700 SII Plus CIは、プリント基板（PCB）向けの自動共形コーティング（コンフォーマルコーティング）検査システムです。高精度の光学設計とマルチフェーズR/W + UV照明、先進の画像処理ソフトウェアを組み合わせ、UV活性コーティングの欠陥を低い誤検知で検出します。インラインの電子製造ライン向けに設計され、SMEMA連携と直感的なカバレッジ設定により迅速な導入が可能です。

主な特長

• UV活性コーティングの高精度検査
• 直感的なカバレッジ設定と簡易トレーニング
• コーティング面積の正確な測定
• マルチフェーズ照明によるノイズ低減

光学・画像処理
イメージング方式: Dynamic Imaging
トップカメラ: 4 Mpix
画像解像度: 10 µm、15 µm（工場設定）
照明: Multi-phase R/W + UV
イメージング速度: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)

駆動・基板ハンドリング
X軸制御: ボールねじ + ACサーボコントローラ
Y軸制御: ボールねじ + ACサーボコントローラ
X-Y軸分解能: 1 µm
最大PCBサイズ: 500 x 460 mm
PCB厚さ: 0.6–5 mm
最大PCB重量: 3 kg
上部クリアランス: 50 mm; 下部クリアランス: 40 mm（100 mmはオプション）
エッジクリアランス: 3 mm（5 mmはオプション）
コンベヤ: インライン; 高さ: 880–920 mm; SMEMA互換

検査機能

• コーティング不足（欠落）
• コーティング不十分
• クラック
• 気泡 / ボイド
• 飛散 / 塗りムラ / 汚染
• こぼれ
• 計測

寸法・重量
WxDxH: 1000 x 1400 x 1650 mm（信号塔は含まず；信号塔高さ 520 mm）
重量: 600 kg

技術仕様

• モデル: TR7700 SII Plus CI
• イメージング方式: Dynamic Imaging
• トップカメラ: 4 Mpix
• 画像解像度: 10 µm、15 µm（工場設定）
• 照明: Multi-phase R/W + UV
• イメージング速度: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
• 駆動制御: ボールねじ + ACサーボコントローラ (X/Y)
• X-Y軸分解能: 1 µm
• 最大PCBサイズ: 500 x 460 mm
• PCB厚さ: 0.6–5 mm
• 最大PCB重量: 3 kg
• 上部クリアランス: 50 mm; 下部クリアランス: 40 mm（100 mmオプション）
• エッジクリアランス: 3 mm（5 mmオプション）
• コンベヤ: インライン, 高さ 880–920 mm, SMEMA互換
• 寸法 (WxDxH): 1000 x 1400 x 1650 mm
• 重量: 600 kg
