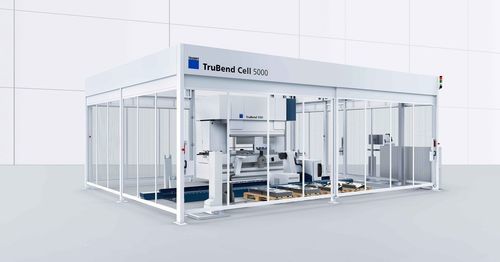

べンディング用ロボットセル TruBend Cell 5000 Lean Edition

ハンドリング用把握

概要
TruBend Cell 5000 Lean Editionは、生産性とコスト効率を両立した曲げセルで、素早いセットアップと高精度な曲げ加工を実現します。直感的なプログラミングとモジュール式グリッパーにより、幅広い部品サイズの自動化に対応します。

特長

• 簡易プログラミング：TecZone Bendは2D/3Dデータ（NCプログラム含む）から数秒でプログラム案を生成し、立ち上げ時間を短縮します。
• 柔軟な部品ハンドリング：サクションと機械式グリッパーにより、小型～中型部品および最大40 kgの部品に対応します。
• 自動グリッパ交換：高速で自動的にグリッパを交換し、手動介入と準備時間を低減します。
• 確実な取り取り：シートセンサーによりブランクの正確な検出を行い、専用のセンタリングステーションなしで安定したハンドリングを可能にします。

自動化・ハンドリングオプション

• マルチグリッパー（ミディアム）：調整可能でサクション対応。中型部品向けで、オフライン設定により段取り時間を短縮します。
• ピボット式爪グリッパー：小型部品の自動曲げに適し、直線軸と回転軸により再把持時間を短縮します。
• マルチグリッパー（スモール）：小型部品向けに調整可能で、クイックリリースと180°回転ユニットを備え、ボックス曲げのサイクルタイムを短縮します。
• スモールパーツパッケージ：シート取り出しステーションと爪グリッパーを含み、材料取り出しを並行処理して小物の生産を行えます。
• グリッパ交換コンソール：グリッパを自動交換し、混在オーダーを手動介入なしで処理できます。

ビデオ
TruBend Cell 5000 Lean Editionの操作と機能を示す製品ビデオがあります。

技術データ（概要）
加圧力: 850 kN
曲げ長さ: 2210 mm
支柱間距離: 1750 mm
使用可能取付高さ: 615 mm
スロート深さ: 420 mm
急速下降動作: 200 mm/s
最大 Y 加工速度: 25 mm/s

BendMaster
最大部品寸法: 2000 mm x 1000 mm
プロファイル対応: 最大 2000 mm
最大部品重量: 40 kg
最大耐荷重: 60 kg
最小板厚: 0.7 mm
軌道長さ: 6 m
最大シートスタック: 700 mm
完成品スタック最大高さ: 1000 mm

寸法・重量
BendMaster重量: 595 kg
ベーシックマシン重量: 7800 kg
TruBend機械寸法 (L×W×H): 3020 mm x 1800 mm x 2835 mm
2000 mm 要素毎のフロアトラック: 310 kg

仕様

• 加圧力: 850 kN
• 曲げ長さ: 2210 mm
• 支柱間距離: 1750 mm
• 使用可能取付高さ: 615 mm
• スロート深さ: 420 mm
• 急速下降動作: 200 mm/s
• 最大 Y 加工速度: 25 mm/s
• 最大部品寸法 (BendMaster): 2000 mm x 1000 mm
• プロファイル対応: 最大 2000 mm
• 最大部品重量: 40 kg
• 最大耐荷重 (BendMaster): 60 kg
• 最小板厚: 0.7 mm
• 軌道長さ: 6 m
• ベーシックマシン重量: 約7800 kg
• TecZone Bend対応（高速プログラミング・自動NC生成）
