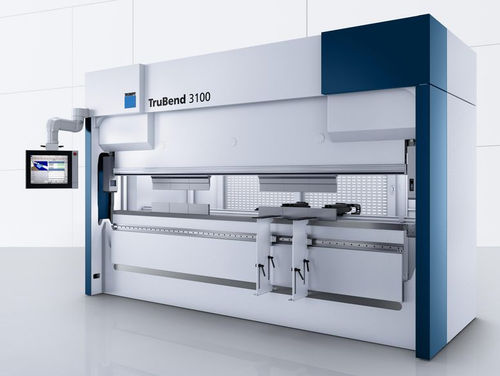

油圧式プレスブレーキ TruBend 3000 series

CNC4軸5軸

概要
TruBend 3000シリーズは、正確な曲げ加工と安定した生産工程向けに設計された汎用のプレスブレーキです。複数の加圧力と曲げ長さで提供され、角度の自動測定と省エネ型油圧を組み合わせて、安定した部品品質と小規模チームでの効率的な生産を支援します。

主な利点

• コスト効率：選択されたプレミアム機能を競争力のある投資で提供。
• 角度精度：ACB Laserにより30°–150°の範囲で再現性のある角度（±0.3°）を実現。
• 生産性：TecZone Bendによるオフラインプログラミングで段取り時間を短縮。
• 作業支援：150 kgのベンドエイドで重量部品の取扱いを容易に。
• 安全性：BendGuardのライトフィールド監視で生産性を損なわない安全を確保。

主な機能

• ACB Laser角度測定システム：非接触光学測定、複数モード（ACB Speed、ACB Smart、Identify、Copy Pressing Depth）。
• バックゲージ：標準4軸、5軸へ拡張可能。5軸オプションは右側ストップ指のX方向移動±75 mmに対応、長尺用に最大3本の追加ストップ指を装着可能。
• 大きな有効取り付け高さ：該当モデルで最大615 mm、深箱や複雑ワークに対応。
• OnDemand油圧：作業速度15 mm/s、早送り170 mm/sでエネルギー効率の高いサイクルを実現。
• ベンドエイド・サポート：最大2台のベンドエイド（各150 kg）、70/100 kgのサポートブラケット、CNC高さ制御と金型/ワーク形状への自動適応。
• ユーザーインターフェース：Touchpoint TruBend、追加モニターオプションで紙レス運用やTecZone Bend表示に対応。
• 接続性：OPC UA等のインターフェースでTRUMPFソフトウェア（Oseon）やサードパーティの監視・解析ツールと統合可能。

用途
多折り部品、長尺プロファイル（着脱式ストップ指使用）、幅広い板厚の加工に適しています。小～中ロットの柔軟な生産と安定した品質確保に向いています。

技術データ（代表機種）
モデル | TruBend 3100 | TruBend 3130 | TruBend 3170
加圧力 | 1000 kN | 1300 kN | 1700 kN
曲げ長さ | 3230 mm | 3230 mm | 4250 mm
支柱間距離 | 2690 mm | 2690 mm | 3680 mm
使用可能取付高さ | 385 mm | 615 mm | 615 mm
ユーザーインターフェース | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
最大Y軸速度（早送り下向き） | 170 mm/s | 170 mm/s | 170 mm/s
最大Y軸速度（作業） | 15 mm/s | 15 mm/s | 15 mm/s
寸法 (L×W×H) | 4220×2003×2375 mm | 4220×2003×2835 mm | 5210×2030×3000 mm
重量 | 9200 kg | 10800 kg | 15200 kg

仕様

• シリーズ名：TruBend 3000シリーズ（新世代）。
• ACB Laser：非接触光学角度測定、精度 ±0.3°、測定範囲 30°–150°。
• バックゲージ：標準4軸、5軸へ拡張可能、長尺用の追加ストップ指対応。
• 油圧：OnDemandシステム（作業 15 mm/s、早送り 170 mm/s）。
• ベンドエイド：機械あたり最大2台、各150 kg、CNC高さ制御と自動調整。
• サポートブラケット：70 kg / 100 kg、ガイドレール上で高さ無段階調整可能。
• ツール：TRUMPF曲げ工具互換、軽量工具やLASERdur ZN等の被覆工具選択肢あり。
• ソフトウェア・接続：TruTops Boost、TecZone Bend、OPC UA等による生産統合。
