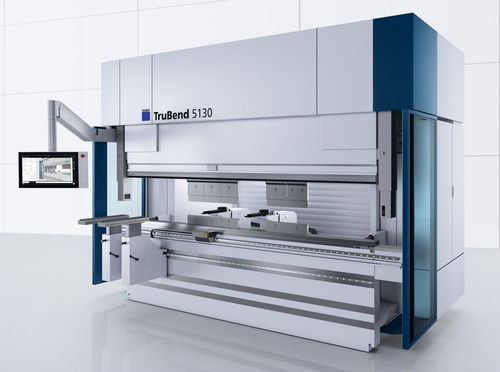

サーボ電動プレスブレーキ TruBend 5000 series

CNC6 軸高速

概要
TRUMPF の TruBend 5000 シリーズは、板金・プロファイルの幅広い加工に対応するモジュール式のプレスブレーキ群です。プログラムから自動治具交換、角度制御までを通して、短いサイクルタイムと迅速な段取り、安定した初品品質を実現します。

主な特長

• 高い生産性と短い段取り時間
• 6軸バックゲージによる高い柔軟性
• 下型移動による特殊加工への対応
• On‑Demand Servo Drive：静音かつ高速で高効率
• ToolMaster：自動工具チェンジャーで段取りを最小化
• Touchpoint TruBend と MobileControl：直感的な操作性
• ACB 系角度測定で初品から高精度
• TCB、Part Indicator による不良削減

機能と装備

• 6軸バックゲージ – 複雑な曲げ順序や多様な形状に対応する完全な位置決め自由度。
• ToolMaster（自動工具交換） – 工具の自動化により小ロットでの効率を向上。
• 下型移動 – 折り曲げや特殊加工の適用範囲を拡大。
• On‑Demand Servo Drive – 必要時にのみエネルギー供給、静音で高効率。
• ACB システム – ACB Wireless／ACB Laser による自動角度測定と補正。
• TCB – 板厚検出と打ち込み深さの自動補正。
• Part Indicator（カメラ支援） – 部品の挿入ガイドによりスクラップを低減。
• LED 照明と人間工学的サポート – 作業エリアの最適照明と調節可能なサポート。
• ソフトウェア連携 – TruTops Boost、TecZone Bend、OPC UA 等による接続性。

技術データ（シリーズ5000代表比較）
加圧力：TruBend 5085（850 kN）から TruBend 5320（3200 kN）まで。
曲げ長さ：モデルにより 2210 mm〜4420 mm。
支柱間距離：1750 mm〜3680 mm。
使用可能取付高さ：標準 385 mm（一部モデル 615 mm）。
スロート：420 mm。操作画面：Touchpoint TruBend／MobileControl 対応。
機体寸法と重量は機種により異なる（長さ 3020〜5180 mm、重量 約 8300〜23400 kg 等）。

適用分野

• 薄板〜厚板の高精度曲げ
• 長尺部品や大物ワーク
• 小〜中ロットでの迅速な段取りと生産
• セル統合による連続生産・自動化

特徴 / 技術仕様

• シリーズ名：TruBend 5000 シリーズ
• 用途：板金加工用プレスブレーキ
• 制御：Touchpoint TruBend、MobileControl
• 角度測定：ACB Wireless、ACB Laser、ACB Speed
• 自動化：ToolMaster、TruBend Cell 5000 統合
• 駆動方式：On‑Demand Servo Drive
• 板厚補正：Thickness Controlled Bending (TCB)
• 照明：LED ワークゾーン照明
• ソフトウェア：TruTops Boost、TecZone Bend、OPC UA 接続
