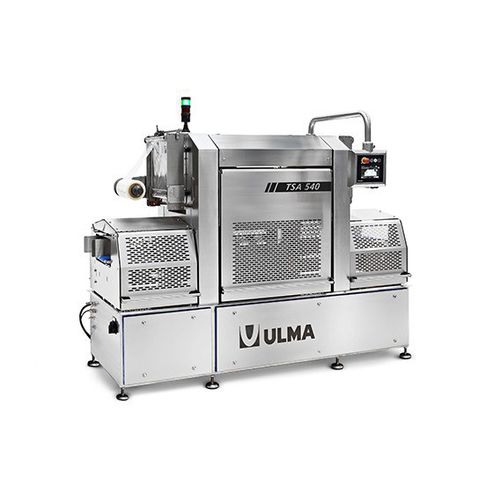

リニアトレイシーラー TSA 540

自動マルチライン高速

Overview
既成形のレギュラートレイ用自動トレイシーラー。カット＆シールで最大23サイクル/分、MAPモードで最大21サイクル/分。製品・フォーマットにより運用上は概ね20サイクル/分が目安。MAP（修飾雰囲気）、真空、スキン包装に対応。シール面積330 x 540 mm、最大トレイ高さ80 / 120 mm。フォーマットに応じて単列（シングルライン）または二列（ダブルライン）でのシールが可能。

代表的な用途

• 食品加工：レトルト・惣菜、鮮魚・鮮肉、家禽、乳製品、加工食品など。
• 受託包装業者や自動化ラインへの組み込みを想定した中規模生産ライン。

設計上の特長

• 食品環境に適した衛生設計。
• 安定したシール力と高精度のトレイ位置決め。
• 洗浄性およびメンテナンス性を考慮した構造；ベルト・金型の工具不要交換。
• ライン統合を想定したモジュラー設計。

機能的特徴

• 省エネルギー型の駆動システム。
• 高い生産性：標準運用で最大20サイクル/分。
• 迅速なフォーマット切替と工具不要の金型交換。

技術仕様

• シール面積：330 x 540 mm。
• 最大トレイ高さ：80 / 120 mm。
• 生産速度：カット＆シールで最大23サイクル/分、MAPで最大21サイクル/分、運用目安は最大20サイクル/分。
• 金型の昇降・搬送はサーボモーター、アームの開閉は空気式。
• トレイ供給・位置決めはドラムモーター付ベルト方式；ベルトは工具不要で着脱可能。
• ロールホルダーはエアクランプとモーター駆動；フィルム終端・破断検出器内蔵。
• 集中潤滑システム；保護等級 IP65。
• コントロールパネル UPC7：7" 工業用タッチスクリーンPC、3段階のアクセス権、Ethernetインターフェース、保守・イベント管理機能を内蔵。

主なオプション

• トレイデネスター（積み下ろし機）および投入モジュール。
• 供給コンベヤ、蓄積テーブル、トレイ整列器・合流器。
• 分注・充填システム；金型台車による迅速交換。
• 印字・コード化システムおよびシールテスター（UST）。
• 金属検出器およびライン終端の統合モジュール。
