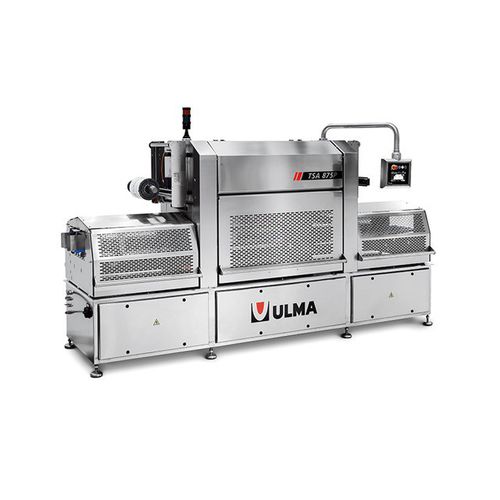

ロータリートレイシーラー TSA 875 P

自動トレ－用マルチライン

概要
各種素材・寸法のトレイに対応する自動トレイシーラー。印刷可能な上面フィルムに対応し、cut & sealやMAP（修正大気）包装に対応できます。CMC（Continuous Motion Control）ソフトウェアを搭載し、トレイの高精度位置決めで生産性を最適化します。運用上は最大25サイクル/分、トレイの種類と寸法により理論上はCMC制御で最大150トレイ/分まで到達可能です。

設計の特長

• 用途に応じたシール力。
• ライン統合に適した堅牢な構造。
• 操作性を考慮したユーザーインターフェース。
• 保守性を高めた設計。
• 単列（シングルライン）または二列（ダブルライン）構成に対応。

機能的特徴

• 省エネルギー設計のコンポーネントと制御。
• 高い生産性能：標準運用で最大25サイクル/分。
• 型替え（フォーマットチェンジ）が簡便。

技術仕様（主な項目）

• シール面積：330 x 875 mm。
• 最大トレイ高さ：80 / 120 mm。
• 金型（ダイ）上げ下げおよび移載：サーボモーター駆動。工具不要のダイ交換。
• アームの開閉およびダイ移載：サーボモーター制御。
• トレイ供給・位置決め：ドラムモーター付きベルトによる搬送。
• ロールホルダー：空圧式把持。フィルム張力モーター制御、フィルム終端・切断検出。
• 集中潤滑システム。
• 制御盤 UPC：産業用PC＋7インチタッチスクリーン（オプション10インチ）；3段階のアクセス保護；Ethernetインターフェース；保守／イベント管理機能内蔵。

主なオプション

• トレイディネスター（自動取り出し装置）。
• 投入モジュールおよびコンベア。
• 金属検出器やチェックウェイヤー用の逸脱システム。
• フィルム廃材を最小化する単刃ダイ。
• cut-inside / cut-outside ダイ。
• ガスフラッシングによる修正大気（MAP）システム。
• ダイホルダートロリー等の運搬具。
• アキュムレーターテーブル（滞留テーブル）。
• トレイアライナー／コンバージャー。
• コード印字・マーキングシステム。
• レーザーによるインラインフィルム穿孔システム。
• 金属検出器やライン終端統合。

技術仕様（詳細）

• 型式：TSA 875 P。
• シール面積：330 x 875 mm。
• 最大トレイ高さ：80 / 120 mm。
• 最大公称速度（CMC制御）：トレイの種類と寸法により最大約150トレイ/分。
• 運用上の生産性能：最大25サイクル/分（構成に依存）。
• 駆動系：ダイの昇降・移載はサーボモータ駆動。搬送はドラムモータ付ベルト式。
• ロールホルダー：空圧把持、フィルム張力のモーター制御、フィルム終端／破断検出。
• 集中潤滑およびUPCに組込まれた保守管理ソフトウェア。
