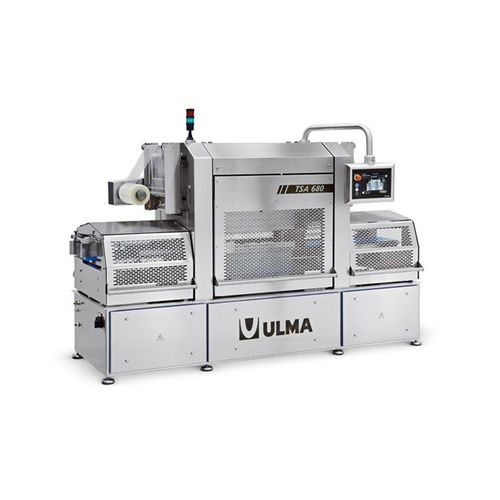

自動トレイシーラー TSA 680

トレ－用真空マルチライン

概要
カット＆シール時最大23サイクル/分、MAP時最大20サイクル/分。規則形状の既成トレイ用の自動トレイシーラー。修飾大気（MAP）／真空／スキン包装に対応。トレイ搬送はアーム方式。中〜高生産ラインへの組み込みに適しています。

詳細
各種トレイ材質および印刷可能なトップフィルムに対応する自動トレイシーラーです。シールは1列（モノライン）または2列（ダブルライン）で構成可能。フォーマットの高速変更と上流・下流モジュールとの統合を前提に設計されています。

設計上の特長

• 衛生的な設計。
• 高いシール圧。
• 清掃および保守アクセスが容易。
• 堅牢な産業用構造。
• 操作が容易。
• 保守コストの低減。
• 多様なトレイ形状・材質への対応力。

機能的特徴

• 省エネ設計。
• 高生産性能：MAP時最大20サイクル/分（カット＆シール時は最大23サイクル/分）。
• フォーマットの迅速な切替。

技術的仕様（機能）

• シール面積：330x680 mm。
• 最大トレイ高さ：80/120 mm。
• 金型の昇降およびアーム動作はサーボモーター駆動。
• 金型交換は工具不要で迅速；金型/ドーム位置検出器装備。
• 保護等級：IP65。
• ドラムモータ付きベルトによるトレイ搬送・位置決め；ベルトは工具なしで取り外し可能。
• ガス圧制御はパネルから設定・記録可能；ガス蓄圧タンク付属。
• ロールホルダーは空圧クランプ。
• フィルム終端・切断検出器；モータ制御のフィルムテンション調整。
• 集中潤滑システム。
• 制御盤 UPC10A-C：10" タッチスクリーン産業用PC；3段階のアクセス保護；Ethernetインターフェース；統合メンテナンス／イベント管理プログラム。

主なオプション

• トレイデネスター（自動取り出し装置）。
• ローディングモジュールおよび投入コンベヤ。
• 定量供給および製品投入システム。
• 金型積載台車およびアキュムレーターテーブル。
• トレイアライナー・コンバージャ。
• 印字・コーディングシステム。
• シール試験装置（UST）および金属検出器。
• エンドオブライン統合モジュール。

技術仕様

• 型式：TSA 680。
• シール面積：330x680 mm。
• 最大トレイ高さ：80/120 mm。
• 生産速度：カット＆シール時最大23サイクル/分、MAP時最大20サイクル/分。
• 駆動：金型昇降、アーム動作、金型移送はサーボモーター。
• 保護等級：IP65。
• 給餌：ドラムモータ付きベルト；ベルトの迅速な取り外し。
• ガス制御および蓄圧タンク含む。
• 制御：UPC10A-C 10" タッチスクリーン、3段階アクセス、Ethernet、統合メンテナンスプログラム。
