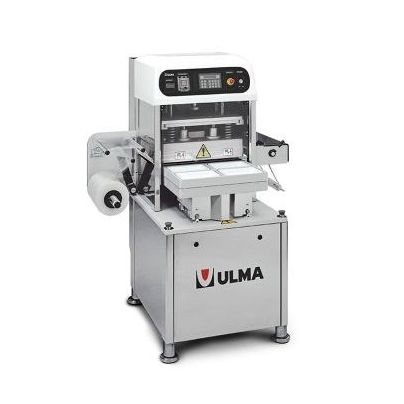

リニアトレイシーラー SMART 500

半自動真空トレ－用

概要
半自動のプレ工業用トレイシーラー。既成トレイに対応し、修正大気包装(MAP)および真空包装に適用可能です。性能はカット＆シールで最大8サイクル/分、MAPで最大5サイクル/分。トレイ搬送は手動で、中〜高程度の処理能力を持ちます。

プロセスとサイクル

• 製品を充填したトレイを機械のキャビティにセットします。
• 両方のスタートボタンを同時に押してサイクルを始動します。
• 処理の順序：
• キャビティの挿入・閉鎖。
• 真空工程（オプション）。
• ガスフラッシング工程（オプション）。
• フィルムをトレイにシール。
• フィルムの型抜き（カット）。
• キャビティの復帰および次サイクル用のフィルム前進。

運転上の注意

• キャビティ復帰時にトレイが自動的に持ち上がり、取り出し・再装填を容易にします（タイミング調整可能）。
• フォーマット変更が高速：トレイ高さの変更は約1分、キャビティの完全交換は工具不要で5分未満。
• 機械はCE安全要件およびISO 9001品質基準に準拠するよう設計されています。

安全機能

• サイクル中の切断・シール領域へのアクセスを制限する安全カバー。
• 安全スイッチ装備のカバー。
• 両手始動：2つのスタートボタンを同時に押す必要があります。
• 制御回路は24Vで動作します。

構造と技術

• 衛生性のため耐腐食性／ステンレス材料で製造。
• SIEMENS製PLCによる制御。
• パラメータ、状態、エラーメッセージ表示用LCD。
• 洗浄性を考慮したIP65電気保護等級。

操作性

• 最大20セットアップを記憶可能な自動サイクル。
• 工具不要の迅速なフォーマット変更、トレイ排出時間の調整が可能。
• 液体やソース対応の制御設定。

保守

• 保守は最小限。
• 部品へアクセスしやすい取り外し可能なカバー。

オプション

• デジタル真空制御付き真空システム（ポンプ: 63 または 100 m3/h）。
• ガスフラッシングシステム（MAP）。
• 印刷フィルムセンタリング、日付コード機、液体分離器。
• 片持ち式フィルムロールサポート、ガス蓄圧タンク。
• キャビティ交換を簡便にするアクセサリおよび液体製品用速度制御。
• 最大トレイ高さ: 120 mm。

技術仕様

• 型式: SMART 500（半自動トレイシーラー）。
• 性能: 最大8サイクル/分（カット＆シール）；MAPで最大5サイクル/分。
• 包装方式: MAPおよび真空包装。
• 搬送: 手動トレイ搬送システム。
• 最大トレイ高さ: 120 mm。
• 真空ポンプオプション: 63 または 100 m3/h（内蔵）。
• PLC: SIEMENS；表示: LCD；プログラム: 最大20セットアップ。
• 洗浄性: IP65準拠；構造: 耐腐食材料。
• フォーマット交換: トレイ高さ変更約1分；完全交換<5分、工具不要。
