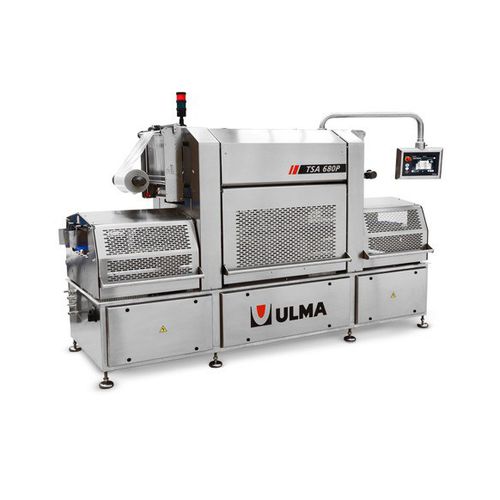

リニアトレイシーラー TSA 680 P

自動高速食品産業用

概要
前成形の規則的なトレイ向け自動トレイシーラー。cut & sealおよびMAP用途に対応。標準構成で最大25サイクル/分、ソフトウェアによる連続運転でフォーマットに応じて更に高い処理能力を発揮可能です。

説明
各種トレイ材質および印刷可能な上面フィルムに対応した自動トレイシーラーです。CMC（Continuous Motion Control）ソフトウェアによりトレイの精密位置決めと動作制御が最適化され、トレイの種類と寸法により最大150トレイ/分の速度を実現できます。中〜高生産ラインへの組み込みを想定し、トレイ搬送の高い精度が要求される工程に適します。シールはフォーマットに応じて単列（シングルライン）または二列（ダブルライン）での運転が可能です。

設計のポイント

• バリアフィルムおよび標準フィルムに対応したシール力。
• 堅牢な産業用構造。
• ライン向けの操作性を考慮した制御。
• 集中潤滑などによる低い保守負荷。
• 複数フォーマット・材質への対応力。

機能特徴

• 省エネ設計。
• 高い生産性能：標準構成で最大25サイクル/分。
• 容易な段取り替え。

技術仕様

• 型式：TSA 680 P。
• シール面積：330 x 680 mm。
• 最大トレイ高さ：80/120 mm。
• サーボモータによる金型リフト機構。
• サーボモータによるアーム開閉および金型移送。
• 工具不要の金型交換。
• ドラムモータ付ベルトによるトレイ供給および位置決め。
• リールホルダ：空気圧グリップ。
• フィルムエンド／破断検知。
• モータ制御フィルムテンション。
• 集中潤滑システム。
• 操作盤 UPC：産業用PC、7" タッチスクリーン（オプション 10"）。
• 3レベルのアクセス保護。
• Ethernetインタフェースおよびイベント管理を含む保守プログラム内蔵。

主なオプション

• トレイデネスター（脱積機）および投入モジュール。
• はかり用逸脱システム。
• フィルム廃材最小化のための単一ブレード金型、cut-inside/cut-outside金型。
• MAPガスパージシステム。
• 金型台車、蓄積テーブル。
• トレイコンバージャ、ラインエンド統合。
• 印字／コード化システム、インラインレーザーフィルム穿孔、金属検出器。
