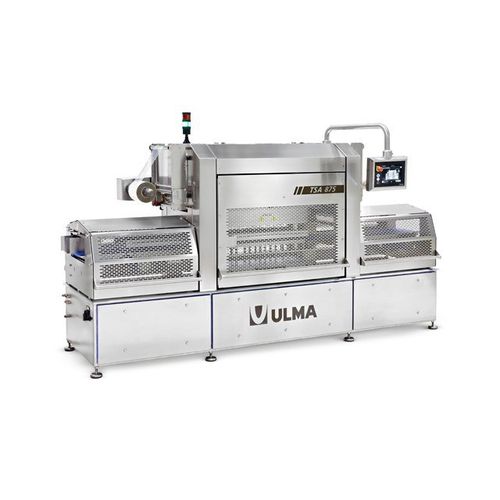

リニアトレイシーラー TSA 875

自動真空MA包装付き

概要
定型のプリフォームトレイ用自動トレイシーラー。カット＆シールで最大22サイクル/分、MAPで最大19サイクル/分（構成により一般的に最大20サイクル/分と表記されることがあります）。MAP、真空、スキン包装に対応。アームによるトレイ搬送方式で、中〜高生産ラインへの組み込みに適しています。

詳細
各種トレイ材質および印刷可能な上面フィルムのシールに対応する設計です。製品要件に応じて、MAP、真空、スキン包装を選択可能。シールはフォーマットにより単列（シングルライン）または二列（ダブルライン）で構成できます。トレイの高精度位置決めに対応し、自動化ラインでの連続運転に適したアーキテクチャを有します。

設計の特徴

• 食品産業向けの衛生設計。
• 均一なシールを実現するシール力制御。
• 洗浄がしやすいアクセス性の高い外装。
• 連続運転に耐える産業用構造。
• 直感的な操作性。
• メンテナンス作業を低減する設計。
• 複数フォーマット・材料に対応する汎用性。

機能的特徴

• 省エネルギー運転。
• 生産能力：最大約20サイクル/分（構成によりCut & Sealで最大22、MAPで最大19）。
• フォーマットの容易な切替によりダウンタイムを短縮。

主要仕様

• シール面積：330 x 875 mm。
• 最大トレイ高さ：80 mm または 120 mm（構成に依存）。
• 金型昇降：サーボモーター駆動。
• アームの開閉および金型の移送：サーボモーター駆動。
• 金型の工具不要での迅速交換、金型位置検出器付き。
• 保護等級：IP65。
• トレイ供給・位置決め：ドラムモータ付ベルト、工具不要での取り外し可能。
• ガス圧力制御（表示・記録可能）、MAP用ガス蓄圧タンク付属。
• ロールホルダー：空圧クランプ、フィルム終端・切断検出器、モータ制御のフィルムテンション。
• 集中潤滑システム。
• 制御盤 UPC10A‑C：10インチ工業用タッチPC、3レベルのアクセス保護、Ethernetインターフェース、整備・イベント管理プログラム内蔵。

一般的なオプション

• トレイデネスター（供給装置）。
• ロードモジュールおよび供給コンベヤ。
• 定量供給・製品投入システム。
• 金型搬送台車および蓄積テーブル。
• トレイアライナー/コンバージャ。
• コード／印字システム。
• シールテスター（UST）および金属検出機。
• ライン終端への統合モジュール。
