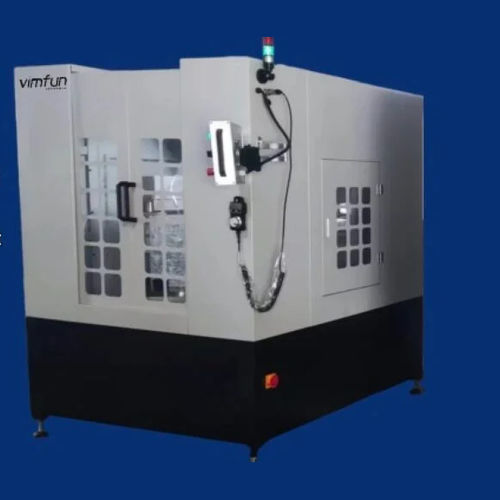

ダイアモンド ワイヤーのこぎり SGI 20

縦型ガラス用セラミック用

概要
SGI 20 は、複雑な輪郭を持つ小型のガラスおよびセラミック部品の切断に特化した、コンパクトで高精度な CNC 無限ダイヤモンドワイヤーソーです。直線切断と不規則な 2D プロファイルの両方に対応し、光学ラボ、フィルタメーカー、研究開発機関に適しています。

主な特長

• 二重切断機能：直線スライスと DXF インポートによる輪郭成形（複雑なプロファイル対応）。
• コンパクトな垂直ガントリ構造により機械的剛性を確保；最大 200 × 200 × 200 mm のワークに対応。
• 高精度駆動系：Y/Z ストローク 200 × 200 mm、サーボ駆動＋リードスクリューとガイドレール；位置決め ±0.01 mm、切断精度 ≤ 0.03 mm。
• DXF 対応 CNC ソフトウェア：2D CAD 図面のインポートで自動工具経路生成；CAM 内蔵で円弧や対角線、直線の組合せに対応。
• 無限ダイヤモンドワイヤー（電着）Ø0.35–0.8 mm、高速サーボ駆動；ループ長 1797 mm。
• 自動給油と水冷：内蔵タンクと循環によるクリーンカット。
• 安全機構：ワイヤー切断検出、非常停止、電気保護、近接センサ等。

適用分野

• 光学フィルタガラス（狭帯域フィルタ、IR フィルタ）やレーザー光学のブランク。
• 技術用セラミックス（Al2O3、AlN、RF モジュールやパワーエレクトロニクス、熱基板向けの焼結セラミックス）。
• 石英プレート、マイクロレンズ、小型石英ウィンドウ、レンズブランク、光導波路基板。
• MEMS、LiDAR、分光用途のカスタムセンサーウィンドウおよび基板。

切断デモ／比較ノート
デモンストレーションでは安定した動作ときれいなエッジ品質を示します。フィルタガラスのスライスや複雑なセラミックプロファイルに適しています。他技術と比べて、SGI 20 のような CNC ダイヤモンドワイヤーソーは DXF インポートによる複雑形状の完全サポート、高精度（≤ 0.03 mm）、熱影響の最小化、優れた表面仕上げを提供します。

パラメータ

• 1 | 最大ワーク長さ (mm) | 200
• 2 | 最大ワーク幅 (mm) | 200
• 3 | 最大ワーク高さ (mm) | 200
• 4 | ワークテーブル Y 軸移動 (mm) | 200
• 5 | ワークテーブル Z 軸移動 (mm) | 220
• 6 | 最大ダイヤモンドワイヤー速度 (m/s) | 33
• 7 | 最小送り刻み Y 軸 (mm) | 0.01
• 8 | 最小送り刻み Z 軸 (mm) | 0.01
• 9 | 繰返し位置決め精度 Y 軸 (mm) | 0.01
• 10 | 繰返し位置決め精度 Z 軸 (mm) | 0.01
• 11 | 総消費電力 (kW) | 1.5
• 12 | 電源 | 220V 50Hz
• 13 | 機械寸法 (mm) | 1044 × 950 × 1810
• 14 | 機械重量 (kg) | 600

追加の技術詳細

• 切断精度：≤ 0.03 mm；位置決め精度 ±0.01 mm。
• ダイヤモンドワイヤー径：0.35–0.8 mm；ループ長：1797 mm。
• PLC＋サーボ制御、タッチスクリーンインターフェース；2D CAD ベースの工具経路のための DXF インポート。
• ワイヤー切断防止のための自動定テンションシステムによりワイヤー寿命を延長。
• マイクロメートル単位の送り制御により 0.1 mm までの超薄切りが可能。
• 汚染低減のための全閉型保護構造をオプションで提供可能。

仕様 / 技術仕様

• モデル：SGI 20
• 最大ワーク寸法：200 × 200 × 200 mm
• ワークテーブル移動：Y 200 mm、Z 220 mm
• ワイヤー速度：最大 33 m/s
• ワイヤー径：Ø 0.35–0.8 mm
• ループ長：1797 mm
• 位置決め・繰返し精度：0.01 mm (Y/Z)
• 切断精度：≤ 0.03 mm
• 最小送り刻み：0.01 mm (Y/Z)
• 総消費電力：1.5 kW；電源：220V 50Hz
• 機械寸法：1044 × 950 × 1810 mm；重量：600 kg
• 機能：DXF 対応 CNC ソフト、 автоmatic 給油、水冷、ワイヤー切断検出、非常停止、自動定テンションシステム
