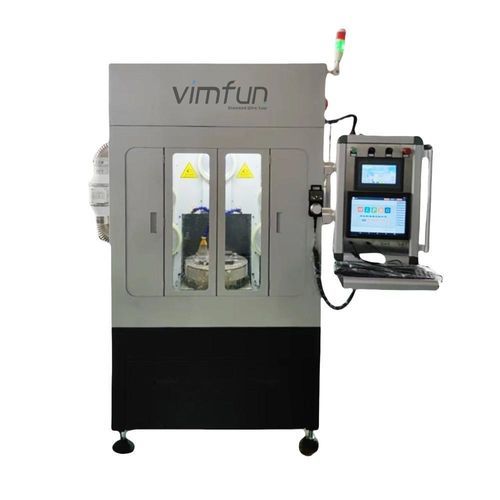

ワイヤー式切断機 SGRI 20

ダイアモンド ワイヤーセラミック用スポンジ用

製品概要
SGRI 20 CNC リング切断機は、多機能のCNCワイヤーソーで、小型かつ複雑な部品の精密切断向けに設計されています。自動スライス、CADファイル取り込み、4軸回転を組み合わせ、200 x 200 x 200 mmまでの円筒状・多面体ワークを加工可能です。光学ガラス、セラミックス、ジュエリーや精密工学部品など、形状の複雑さと再現性が求められる用途に適しています。

SGRI 20 の主な特徴

• 自動スライス：層ごとの安定した切断を実現する完全自動スライスで、手作業を削減します。
• CADファイル取り込み：DXF、DWG、STP ファイルに対応し、複雑な2D/3Dプロファイルの切断や迅速な試作を可能にします。
• 多面切断用回転軸：第4軸を内蔵し、指輪、チューブ、ファセット形状の精密切断が可能です。
• コンパクトなワーク対応：最大200 x 200 x 200 mmのワークおよび最大200 mmの切断厚に対応します。
• 高精度制御システム：Gコード互換のCNC制御により、工具経路の精密さと±0.03 mmの再現性を実現します。
• 幅広い材料対応：光学ガラス、工業用セラミックス、貴金属・非鉄金属、プラスチック、発泡材、複合材料を加工できます。
• 使いやすいインターフェース：WindowsベースのソフトとUSBプラグ&プレイ接続で素早くセットアップできます。
• 堅牢な構造：溶接鋼フレームにより、高速運転時の振動を低減します。
• オプション装備：高度な3D切断用の回転テーブルや、長時間運転向けの冷却システムを選択可能です。

機能

• 自動スライス
• 多面体切断
• 複雑輪郭の切断
• SG 20、SGR 20、SGI 20 の機能を一体化

代表的な用途

• 技術用セラミックス：アルミナ（Al₂O₃）、窒化アルミニウム（AlN）などの焼結セラミックスをRFモジュール、パワーエレクトロニクス、熱基板に加工。
• ジュエリー産業：金、銀、真鍮の精巧な指輪、ペンダント、カスタム彫刻の製作。
• アート・デザイン：発泡材、プラスチック、軟金属から詳細な3D彫刻、試作品、装飾品を作成。
• 化学／プリズム切断：分光学や実験用にガラス、石英、特殊ポリマーから光学プリズムを精密切断。
• 精密工学：航空宇宙、車載、医療向けの小型複雑部品製造、最大200 mmの厚い金属部品を含む。

切断方式の比較（要約）
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

仕様

• 最大ワーク長さ (mm)：200
• 最大ワーク幅 (mm)：200
• 最大ワーク高さ (mm)：200
• テーブル Y軸ストローク (mm)：200
• テーブル Z軸ストローク (mm)：220
• ダイヤモンドワイヤ最大速度 (m/s)：51
• 最小送り刻み Y軸 (mm)：0.01
• 最小送り刻み Z軸 (mm)：0.01
• 再現位置決め精度 Y軸 (mm)：0.01
• 再現位置決め精度 Z軸 (mm)：0.01
• 総消費電力 (kW)：1.5
• 電源：220V 50Hz
• 機械寸法 (mm)：1044 × 950 × 1810
• 機械重量 (kg)：720
• ローディングテーブル回転範囲：0 - 360 度
