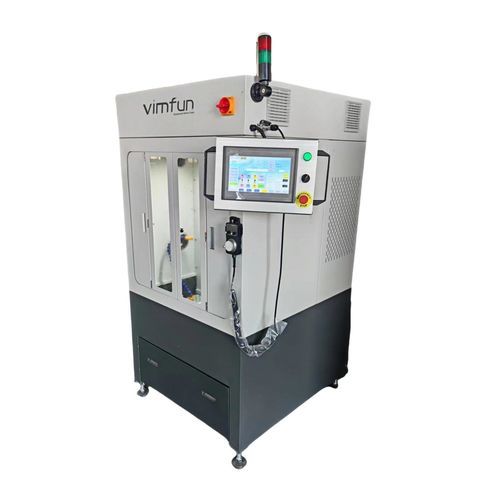

ダイアモンド ワイヤー切断機 SGR 20

ガラス用セラミック用板金用

製品概要
SGR 20は、光学ガラスやセラミック製プリズムの高精度切断向けに設計されたダイヤモンドワイヤーソーです。プログラム可能な回転作業台を備え、三角形、四角形、五角形などの多面プリズムの自動加工に適しています。

主な特徴

• 多角度プリズム切断：360°回転の回転作業台とプログラム可能な角度により、三角形、正方形、五角形、八角形などの多角形ワークを自動生成できます。
• 自動スライス機能：スライス厚さと数量をプログラム可能で、無人のバッチ加工に対応します。
• 密閉型垂直構造：鋼製フレームと観察窓を備え、安全かつ視認性のある運転が可能です。
• ボールねじ付きサーボ駆動YZ軸：サーボモーター、リニアガイド、ボールねじにより、±0.01 mmの繰り返し精度と0.01 mmの送り分解能を実現します。
• タッチスクリーン＋手動制御：パラメータ設定用のPLCタッチスクリーンと、手動調整・オーバーライド用のハンドヘルドコントローラを装備しています。
• 水冷・給油一体化：循環式水冷と自動給油により、安定したクリーンな切断条件を維持します。

動作原理
無限ダイヤモンドワイヤーとプログラム可能な回転作業台、サーボ駆動のYZ軸、及び自動張力制御が連携して、多面光学部品をクリーンかつ再現性良くスライスし、材料ごとに一貫したプリズム形状を提供します。

用途

• 直角プリズムや多角形プリズム、ビームスプリッタ、ウェッジ、傾斜窓の生産。
• レーザー光学、イメージング、AR/VR、望遠鏡、センサー窓向けの光学部品製造。
• 非標準プリズム形状の試作を行う精密研究所や大学。
• 研磨・コーティング前のYAG、BBO、LBO等の結晶スライシングを行う結晶・レーザー光学工場。

顧客事例と利点

• 再クランプ不要でプログラム実行中に複数面を一度に切断可能。角度精度と表面仕上げは後工程の研磨に適します。
• 高速無限ワイヤー切断と高剛性鋳造構造により、安定性と低振動を確保し、長期的な精度維持に寄与します。
• 自動定張力システムによりワイヤー寿命が延び、長時間運転時の切断断線を低減します。
• 使いやすいPLCとサーボのインターフェース、モジュール設計、自動給油により稼働停止時間とメンテナンスを最小化します。

技術仕様

• ワーク最大長さ (mm)：200
• ワーク最大幅 (mm)：200
• ワーク最大高さ (mm)：220
• テーブル Y軸ストローク (mm)：200
• テーブル Z軸ストローク (mm)：220
• ダイヤモンドワイヤー最高速度 (m/s)：59
• 最小送り単位 Y軸 (mm)：0.01
• 最小送り単位 Z軸 (mm)：0.01
• 繰り返し位置決め精度 Y軸 (mm)：0.01
• 繰り返し位置決め精度 Z軸 (mm)：0.01
• 総電力消費 (kW)：1.5
• 電源：220V 50Hz
• 機械寸法 (mm)：1044×943×1810
• 機械重量 (kg)：560
