コンパクト廃棄物クラッシャー・シュレッダー XRipper®

堅牢金属用産業用

概要
Vogelsang の XRipper® は、ウェットワイプ、繊維、木材、プラスチック、かさばる廃棄物などの固形および攪乱物を減容し、ポンプや下流設備の閉塞・損傷を防ぐために設計された二軸破砕機です。高稼働率、現地での簡単な保守、長寿命を重視した設計です。

利点

• ウェットワイプや繊維状物質などの絡み付いた固形物の経済的な破砕
• ポンプ、バルブ、下流コンポーネントの閉塞・損傷からの保護
• 摩耗部品へのアクセスが良く、現地での迅速なメンテナンスが可能
• カートリッジ式機械シール技術と堅牢な構造による高い信頼性

適用分野と性能
XRipper シリーズは、下水道網、揚水ポンプ場、下水処理場での繊維状・絡み付き物質を確実に破砕します。一体型 Ripper ローターとねじれ剛性の高い二軸構造により、粗大な攪乱物や大量流入時でも安定した粒度低下を実現し、下流の閉塞を低減して稼働率を向上させます。

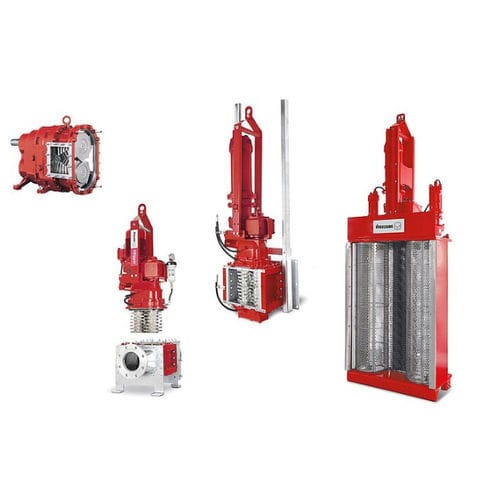

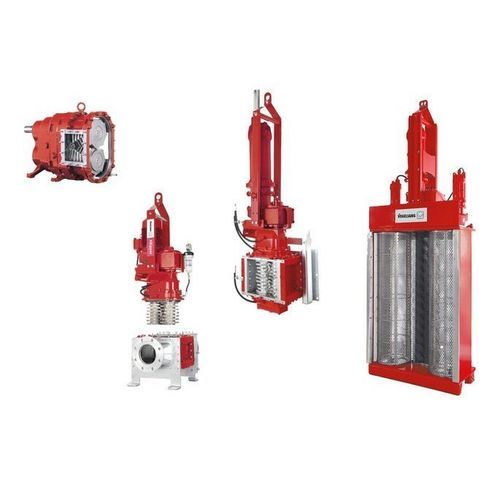

機種

• XRipper® XRS：経済的でメンテナンス性に優れたシリーズ。摩耗部品へのアクセスが容易で、粗大・大量の異物処理に適する。
• XRipper® XRP：配管系への設置に適したコンパクトなインライン型。モーターを上部に配置し、配管を外すことなく機能ブロックを持ち上げて点検可能。
• XRipper® XRC-SIK：開水路やマンホール用。Sewer Integration Kit（SIK）によりガイドレール上での設置・引き上げが可能で保守が容易。
• XRipper® XRG：大口径・高流量向けの高処理能力型。側面の大容量スクリーンにより大量の水を通しつつ攪乱物を保持し、継続的に破砕する。

特徴

• 一体型 Ripper ローター：特殊鋼のブロックから加工し、均等なトルク伝達と部品点数の削減を実現
• 対刃付き軸方向摩耗板により未破砕の抜けを抑制し均一な破砕を保証
• 二軸の異速度により自己清掃動作が働き、堆積物を掻き出して閉塞を防止
• 大径の軸とローターでねじれ剛性を確保し、閉塞や衝撃に強い設計
• 堅牢なハウジングは軸受やギアボックスの寿命延伸に寄与

オプション

• ローター刃幅 6～11 mm（サイズ縮小比の調整用）；標準は焼入特殊鋼、腐食性流体向けにステンレス仕様あり
• XRP・XRC 向けの流量最適化ハウジングでコンパクトながら通水能力を最大化
• 爆発性雰囲気向けの ATEX 準拠仕様
• 材質バリエーション：（XRS）灰色鋳鉄または鋼；ステンレス／鋳ステンレスの代替あり；摩耗部品はステンレスまたは高耐摩耗特殊鋼で供給可能
• QD（追加支持ベアリング）による長尺設計や硬い閉塞に対する軸曲げ防止
• 上流で石や金属などの重質物を分離するコネクターボックス
• ガイドレールによる設置・引き上げ保守が可能な Sewer Integration Kit（SIK）
• 駆動オプション：ギヤードモータ、並列軸ギヤードモータ、冠水対応仕様、油圧駆動など

ダウンロード
パンフレット・ePaper: XRipper - The robust wastewater grinder.

技術仕様

• 原理：一体型 Ripper ローターを備えた二軸破砕方式
• 適用：下水道、揚水場、開渠、マンホール、機種により一部産業用流体
• ローター刃幅：6～11 mm
• 材質：ローター・摩耗板は特殊鋼（標準、硬化処理）；ハウジングは灰色鋳鉄または鋼；ステンレス仕様あり
• カートリッジ式機械シール技術搭載
• 自己清掃設計（異速度の二軸）
• オプション：QD 第三支持ベアリング
• ATEX 対応オプション
• 駆動：電動ギヤードモータ、並列軸ギヤードモータ、油圧駆動；冠水対応バリエーションあり
• 機種：XRS、XRP、XRC-SIK、XRG
