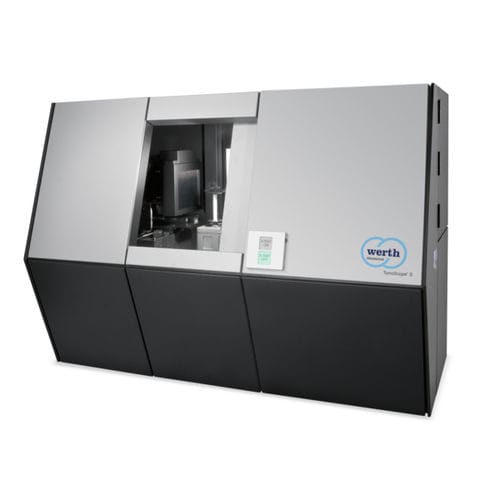

大型部品用座標測定機 TomoScope® S

ギヤ用レンズ用マルチセンサー

Werth TomoScope® Sは、高性能かつコンパクトな外形寸法が特長です。透過型X線管は、高出力でも非常に小さな焦点位置を実現し、高速測定でも最高の分解能を発揮します。また、画素数と検出面積が大きいX線検出器により、高い解像度と広い測定範囲を同時に実現します。高密度のワーク（アルミニウム、スチール、チタン、エラストマー、ハイブリッドプラスチック、セラミック、マルチマテリアル（例：コネクタ）、アセンブリ、ガラス繊維強化プラスチック）に適用されます。 - 光学式ワークポジショニングエイドによる測定物の簡単な位置決め - 特許取得のサブボクセル方式で達成できる精度と測定点の高密度化により、この技術は射出成形用工具の修正にも最適です。 - TomoScope® の設計および構造は、放射線防護条例に基づく完全防護装置に対応しています。 - ワーク交換システムを機械本体に組み込み、夜間や週末もCT（コンピュータ断層検査）座標測定機を継続的かつ自動的に使用することができます。 - オプションのアクティブユニット空調により、生産中や入荷時にも高精度な3D測定が可能 - VDI 2617に準拠した標準校正により、信頼性の高いトレーサブルな測定結果を実現（オプションでDAkkS証明書付き 測定範囲 最大ワーク寸法 D = 204 mm / L = 398 mm (ワークの縦横比による) 測定精度 長さ測定許容誤差 最大4.5 µm
