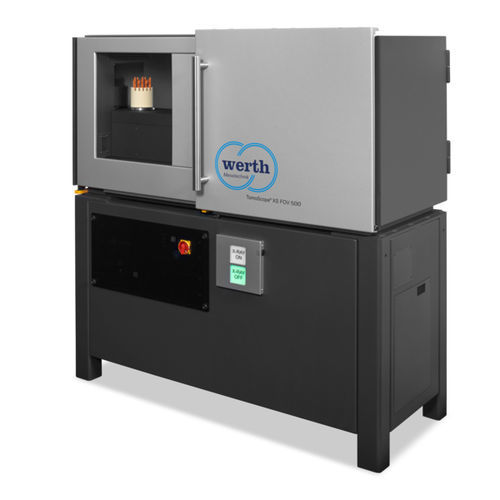

逆Ｕ字座標測定機 TomoScope® XS FOV 500

小型部品用レンズ用高精度

X 線トモグラフィーの検出器視野内測定で、現場や測定室での測定に威力を発揮 TomoScope® XS FOVは、産業用CT（コンピュータ断層検査）を使った高速測定を実現する、柔軟で使いやすい装置です。3D測定は、軸を移動することなく検出器の視野内で行われ、完全自動化が可能です。高性能X線管は、特にビームハードニングフィルターを使用した場合に、測定時間を最適化します。蓋やダボなどの小さなワークも、適切な治具を使用すれば複数個まとめて測定できます。また、歯科用インプラント、軽金属製ワーク、ドアヒンジなどの小型金属パーツの測定も可能です。 - インラインアプリケーションにも最適 - モノブロック構造でメンテナンスフリーのチューブを採用し、高い稼働率を実現 - 24ヶ月保証（チューブのシフト制限なし - 高精度のエアベアリング回転軸により、測定の不確かさを低減 - コンパクトな設計により、必要なスペースが少ない - 軽量なため、ほとんどどこにでも設置可能 - 低取得コストによる迅速な償却 - OnTheFlyトモグラフィーのスキャンとリアルタイムでの再構成により、高速な測定が可能 - VDI 2617に準拠した標準校正により、信頼性の高いトレーサブルな測定結果を実現（オプションでDAkkS証明書付き 最大ワーク寸法 D = 280 mm / L = 112 mm (ワークのアスペクト比による) 測定精度 許容測長誤差 5 µm まで
