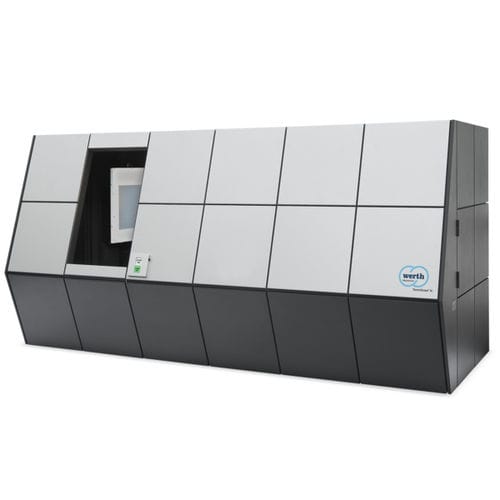

大型部品用座標測定機 TomoScope® XL

ギヤ用レンズ用マルチセンサー

TomoScope® XL は、巨大な大型ワークの測定や検査にも使用できます。さらに、X線トモグラフィーを搭載したマルチセンサー三次元測定機では、2台目のX線源を自動交換して使用することで、小さな部品を最高分解能で測定するなど、応用範囲を拡大することが可能です。高密度のワーク（アルミニウム、スチール、チタン、エラストマー、ハイブリッドプラスチック、2K、セラミック、マルチマテリアル（コネクターなど）、アセンブリ、ガラス繊維強化プラスチック）などに適用されます。 - X線管と検出器間の距離が大きく、小さなコーン角で正確な測定が可能 - 光学式ワークポジショニングエイドにより、測定対象物の位置決めを容易に実現 - 特許取得済みのサブボクセル方式で達成可能な精度と測定点の高密度化により、この技術は射出成形で使用する工具の修正にも最適です。 - TomoScope® の設計および構造は、放射線防護条例に基づく完全防護装置に対応しています。 - ワーク交換システムを機械本体に組み込み、夜間や週末もCT（コンピュータ断層検査）座標測定機を継続的かつ自動的に使用することができます。 - オプションのアクティブユニット空調により、生産中や入荷時にも高精度な3D測定が可能 - VDI 2617に準拠した標準校正により、信頼性の高いトレーサブルな測定結果を実現（オプションでDAkkS証明書付き 測定範囲 最大ワーク寸法 D = 530 mm / L = 725 mm (ワークの縦横比に依存)
