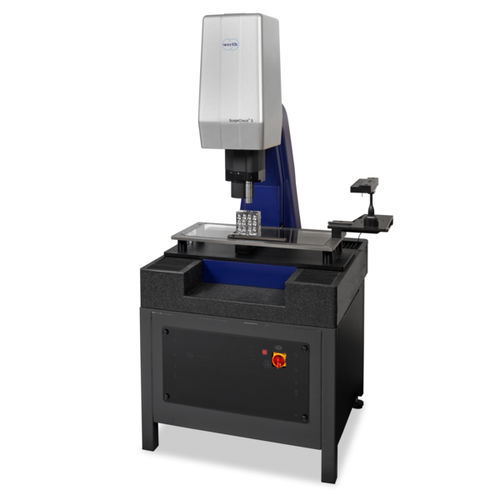

逆Ｕ字座標測定機 ScopeCheck® S

ギヤ用レンズ用マルチセンサー

コンパクトなScopeCheck® Sは、非常に堅牢な花崗岩とポリマーコンクリート構造で、保護されたガイドウェイとスケール、温度補正機能を備え、生産環境での使用に最適化されています。基本装置に含まれるワースの画像処理センサーは、寸法計測のニーズに合わせて特別に設計されており、最も難しいコントラスト条件でも信頼性の高いエッジ検出が可能です。さまざまなフォーカス変化方式により、光学式3D測定が可能です。代表的な応用分野は、旋盤加工、フライス加工、プラスチック加工、打ち抜き加工、曲げ加工などです。 - 0.9倍から4.3倍までのズーム光学系と、1倍から100倍までの交換可能な光学系を内蔵。 - 追加センサー、回転軸、回転/傾斜軸の統合による柔軟性の向上 - 等高線画像処理により、反射光および透過光で規則的な形状および自由形状を自動測定 - ISO 10360に準拠した測長・プローブ計測誤差 精度 許容測長誤差1.5 µm 以下
