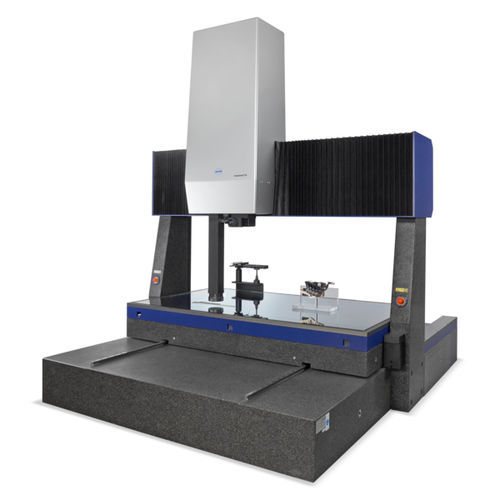

ブリッジ座標測定機 ScopeCheck® FB

ガントリーギヤ用クランク軸用

固定ブリッジを備えた堅牢な設計により、測定の不確実性が低く、経済的な生産監視を実現 生産現場と測定室のための完璧に統合されたマルチセンサーシステム この機械シリーズは、従来の触覚式座標測定機と光学式座標測定機の利点を完璧に組み合わせたものです。固定ブリッジ付きの花崗岩ベース設計により、最高の測定ダイナミクスで優れた仕様を実現します。ScopeCheck® FB は、精度と測定範囲の最適な組み合わせを提供し、コンパクトな設置寸法と軽量化を実現しています。 実績のあるマルチラムコンセプトにより、マルチセンサー測定が制限なく可能です。最大3つの独立したセンサー軸（ラム）により、迅速なセンサー交換が可能で、衝突のリスクを最小限に抑えます。 - ワークピースにはどの方向からも簡単にアクセスでき、非アクティブなセンサーによって測定範囲が制限されることはありません。 - ガラステーブルと透過光ユニットを分解することで、重いワークピースを測定テーブル上に直接配置し、測定することができます。 - エアベアリングの代わりに堅牢な機械式精密ガイドを採用し、生産現場での使用に最適 - ズーム光学系を内蔵しているため、柔軟で正確な光学測定が可能 - スリムなスタイラスクイルにより、ワーク深部の形状を無衝突で測定可能 - 第二、第三のセンサー軸は後付け可能 技術データ タイプ 固定ブリッジ付き3次元CNCマルチセンサー座標測定機 精度 許容測長誤差1.5μmまで
