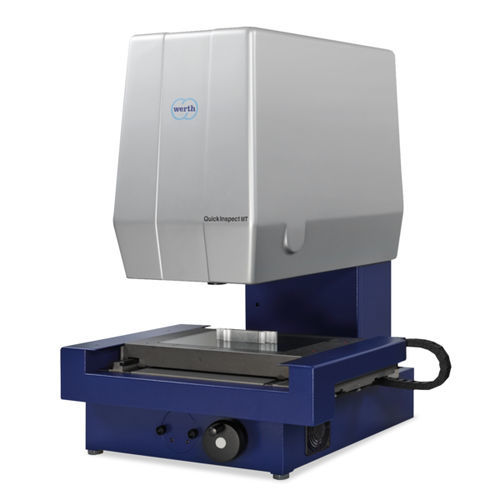

コンピュータ制御座標測定機 QuickInspect

逆Ｕ字卓上高精度

センサーの視野内または現場や測定室の要件に応じた測定範囲での測定 QuickInspectは、1つの画像でワークピースの完全なキャプチャを可能にし、簡単な操作と短い測定時間を保証します。テレセントリックレンズの被写界深度範囲が広いため、ほとんどの機種ではピント合わせは不要です。ワークピースはデジタル測定プロジェクターの測定テーブル上に置かれ、自動的に検出され、測定されます。クイックインスペクトMTを使用すると、大きな対象物の小さな形状や高精度の形状でも、ほとんどすべての解像度でラスター画像に表示し、光学的に測定することができます（特許）。応用分野は2次元ワークです。 - 10倍の光電子ズームと電子ズームで、ほとんどすべての倍率に対応 - 8セグメント暗視野入射光とWerth FlatLightが可能 - 高倍率では、測定ソフトウェアの便利なフォーカス機能で簡単に焦点合わせが可能 - Werth BestFit または ToleranceFit® による機能検査と色分けされた偏差プロット - DIN 10360またはVDI 2617に準拠した仕様により、従来の座標測定と比較可能 技術データ タイプ 卓上型画像処理測定機 測定精度 許容測長誤差 0.25 µm まで
