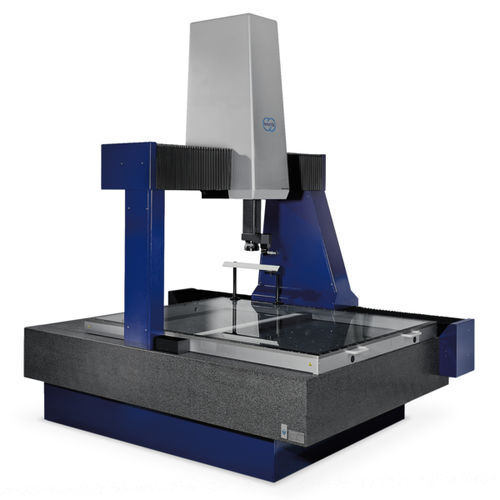

ガントリー座標測定機 ScopeCheck® MB

ブリッジ大型部品用自動車用

ムービングブリッジを使用した大型・重量ワークの現場・測定室での測定 ムービングブリッジを使用してセンサーを配置するため、測定中にワークを移動させる必要がありません。標準的な測定範囲はX軸で500 mmから2 000 mm、Y軸で最大5 000 mm、Z軸で最大1 500 mmで、自動車、機械工学、工具製造業など、最大5トンまでの大物ワークの測定が可能です。温度補正機能を搭載したエアベアリング方式のマルチセンサー三次元測定機は、生産現場近くに設置しても正確な測定結果を提供します。 - Werth ZoomとZ-ramの完全な統合により、ワークの光学式3D測定の可能性が無限に広がります。 - マルチセンサーシステムの統合により、高速測定時の柔軟性を向上。 - 可変照明ユニットによる高い柔軟性 - 調整可能なCNC透過光によるアタッチメントフレームで、プレス加工や曲げ加工された部品、フォイル、プロファイルの高速光学測定を実現し、測定範囲全体で均質な照明が可能です。 測定精度 長さ測定の許容誤差1.8 µmまで
