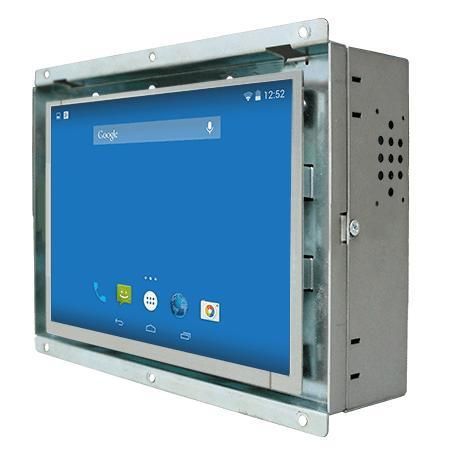

抵抗タッチスクリーンパネルPC R05FA3S-OFD1

TFT LCD5.7インチi.MX6 Cortex A9

概要
Winmate R05FA3S-OFD1は、NXP i.MX6（Dual Core 1.0 GHz、Quad Coreはオプション）を搭載した5.7インチのオープンフレーム産業用パネルPCです。機械制御、工場自動化、オペレーター向けHMI用途を想定し、ファンレス設計、オンボードeMMC、OEM統合向けの柔軟な取り付けを提供します。

主な特徴

• 5.7インチ TFT LCD、640 x 480、900 nits
• 抵抗膜タッチはオプション、または保護ガラスの選択可
• NXP i.MX6 A9 デュアルコア 1.0 GHz（クアッドコアはオプション）
• オンボードLPDDR3 1 GB（オプション 2 GB）、eMMC 16 GB（オプション 32 GB）
• PoE PD（IEEE 802.3at）オプション
• ファンレス設計で連続稼働に適した低消費電力

製品のポイント

• 操作面は抵抗膜タッチまたは保護ガラスを選択可能で現場要件に対応。
• オープンフレーム構造により背面取付、パネル取付、VESA取付に対応しOEM統合が容易。
• mPCIeスロットによる無線モジュール対応や産業用I/Oのカスタマイズが可能。

認証

• CE
• FCC

I/O と拡張

• USB: Mini USB コンソール、USB OTG、1 x USB 2.0 Type-A
• シリアル: 1 x RS-232/422/485（標準 RS-232）
• LAN: 1 x RJ45（PoE オプション、PD IEEE 802.3at）
• 映像: 1 x Micro HDMI（オプション、Android 時にサポート）
• ストレージ: 1 x Micro SD スロット、オンボード eMMC
• オーディオ: 2 x スピーカー
• 拡張: 1 x mPCIe スロット（half-size Wi‑Fi 用）
• フィールドバス: 1 x CANBUS（D-sub9）
• 電源入力: 12V DC、2ピン端子台

機構・環境仕様

• 外形寸法: 160 x 129.6 x 54 mm
• 重量: 約 0.7 kg
• 筐体: 金属ハウジング、オープンフレーム構造
• 動作温度: 0°C ～ 50°C
• 保管温度: -10°C ～ 60°C
• 動作湿度: 10% ～ 90% RH（結露なきこと）

付属品

• AC 100–240V → 12V DC アダプタ（標準）
• 電源コード
• VESA 取付ネジ

技術仕様

• 型番: R05FA3S-OFD1
• メーカー: Winmate
• プロセッサ: NXP i.MX6 Dual Core 1.0 GHz（Quad Core オプション）
• メモリ: 1 GB LPDDR3（標準）、2 GB オプション
• ストレージ: eMMC 16 GB onboard（標準）、32 GB オプション
• 表示: 5.7インチ、640 x 480、900 nits
• タッチ: 抵抗膜タッチ（オプション）／保護ガラス（オプション）
• 取付方式: Open Frame / Panel Mount / VESA Mount
• 電源: 12V DC；推奨アダプタ 12V 50W；PoE PD IEEE 802.3at（25 W）オプション
• 対応OS（オプション）: Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 + Qt 5.5
• 認証: CE, FCC
