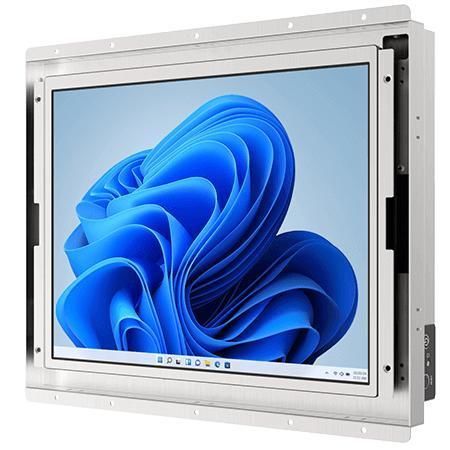

抵抗タッチスクリーンパネルPC R12IAN3S-OFM2

TFT LCD12.1インチIntel® Processor N100

概要
Winmate R12IAN3S-OFM2 は、機械制御、工場オートメーション、オペレーター向け HMI 用に設計された 12.1 インチのオープンフレームパネル PC です。Intel® Alder Lake‑N プロセッサ、統合 UHD グラフィックス、ファンレス金属筐体を組み合わせ、産業用途での柔軟な設置を可能にします。

主な特徴

• 12.1 インチ XGA TFT LCD（1024 x 768）、500 nits
• Intel® Alder Lake‑N（N100 標準、N150 オプション）
• SO‑DIMM DDR5‑4800 x1、最大 16 GB
• 2 x Intel® 2.5 Gb イーサネット
• I/O: HDMI（オプション）、USB 3.2 Type‑C（DP‑Alt 対応）、USB 3.2/USB 2.0、COM x4
• 標準はオープンフレーム、パネルまたは VESA 取付も選択可能

認証
CE、FCC

製品のハイライト

• 自動化向けの処理能力: N100/N150 と UHD グラフィックスによりリアルタイム監視と制御を支援
• 視認性に優れた表示: コンパクト設置に適した XGA TFT 表示
• 豊富な I/O: PLC やセンサー、周辺機器との統合が容易
• 高速ネットワーク: デュアル 2.5 GbE により安定した産業用通信を実現

表示

• サイズ: 12.1 インチ
• タッチ / ガラス: 抵抗膜式タッチ（オプション）、タッチなし保護ガラス（オプション）
• 解像度: 1024 x 768
• 輝度: 500 nits; コントラスト: 1000:1; 視野角: 89/89/89/89
• アクティブエリア: 245.76 x 184.32 mm

システム仕様

• プロセッサ: Intel® N100（標準）または Intel® N150（オプション）
• メモリ: 標準 4 GB、オプション 8 GB / 16 GB（1 x SO‑DIMM DDR5‑4800）
• ストレージ: NVMe SSD 128 GB 標準、最大 4 TB まで選択可；NVMe 非搭載時は 2.5" SATA（最大 2 TB）を利用可
• セキュリティ: TPM 2.0; OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04（オプション）
• WLAN/BT: M.2 2230 E‑Key 経由でオプション対応

筐体

• 寸法: 300 x 250 x 52 mm
• 重量: 約 2.3 kg
• エンクロージャ: 金属筐体; ファンレス設計
• 取付: オープンフレーム（標準）、パネルまたは VESA 取付はオプション

環境

• 動作温度: 0°C ～ 50°C
• 保存温度: -10°C ～ 60°C
• 動作湿度: 10% ～ 90% RH（結露なきこと）

I/O ポート

• USB: USB 3.2 Gen1 Type‑A、USB 3.2 Gen2 Type‑C（DP Alt mode）、構成により USB 2.0 ポートあり
• シリアル: RS232/422/485 オプション
• LAN: 2 x 2.5 GbE RJ45
• 映像: HDMI 2.0b（オプション）
• オーディオ: 2 x スピーカー; 拡張: M.2 2230 E‑Key（Wi‑Fi）
• インジケータ: 電源およびストレージ LED; 輝度調整ノブ; 電源入力 12V DC（2.5φ ジャック）

操作

• 1 x 電源ボタン; 1 x リセットボタン

付属品

• 12V 50W アダプタ（100~240V AC to DC）、電源コード、VESA 用ネジ（構成により異なる）

電源

• 電源仕様: 12V DC; アダプタ: 12V 50W

技術仕様

• モデル: R12IAN3S-OFM2
• 表示: 12.1" XGA 1024x768, 500 nits
• CPU: Intel® N100 / N150
• メモリ: 最大 16 GB DDR5 SO‑DIMM
• ストレージ: NVMe/SSD 最大 4 TB; オプション 2.5" SATA
• ネットワーク: 2 x 2.5GbE
• 動作温度: 0°C–50°C; 湿度: 10%–90% RH
• 認証: CE、FCC
