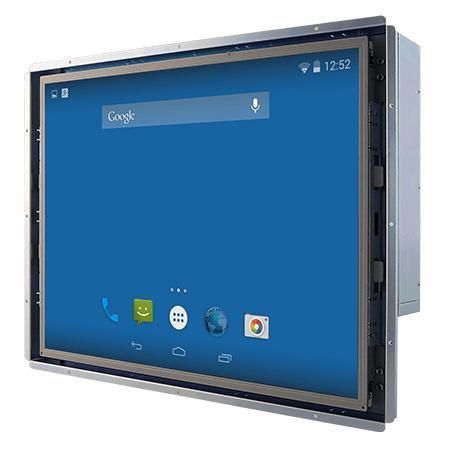

抵抗タッチスクリーンパネルPC R19FA3S-OFM1

TFT LCD19インチNXP i.MX6

製品概要
Winmate R19FA3S-OFM1は、NXP i.MX6プラットフォームを採用した19インチのOpen FrameパネルPCで、機械制御、工場自動化、オペレーターHMI向けに設計されています。ファンレス設計、超低消費電力、金属筐体および産業用部品を備え、長期間の運用に適しています。

主な特徴

• 19インチ 1280 x 1024 TFT LCD、抵抗膜タッチまたは保護ガラスの選択可
• NXP i.MX6 Dual Core 1.0 GHz（Quad Core オプション）
• オンボード LPDDR3 1 GB（2 GB オプション）、eMMC 16 GB（32 GB オプション）
• I/O：USB 2.0、RS-232/422/485、Micro SD、Mini USB（コンソール）、Micro HDMI（オプション）、RJ45（PoE PD オプション）
• ファンレス設計により低消費電力で安定した連続稼働が可能

認証

• CE
• FCC

製品のハイライト
複数のオプションOSをサポート（Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 + Qt 5.5）。mPCIe スロット経由の WLAN/BT オプションや PoE PD（IEEE 802.3at）対応。付属想定のアクセサリは AC/DC アダプタ、電源コード、VESA ねじ等です。

特長 / 技術仕様

• モデル：R19FA3S-OFM1
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz（Quad Core オプション）
• メモリ：1 GB LPDDR3（標準）、2 GB オプション
• ストレージ：eMMC onboard 16 GB（標準）、32 GB オプション
• ディスプレイ：19.0 インチ；1280 x 1024；250 nits；コントラスト 1000:1；アクティブエリア 376.32 x 301.06 mm
• タッチ / ガラス：抵抗膜タッチ（オプション）；保護ガラス（オプション）
• 機械仕様：445 x 355 x 64.4 mm；重量 4.8 kg；金属筐体；取り付け：Open Frame、パネルマウント、VESA
• 環境：動作 0°C〜50°C；保存 -10°C〜60°C；湿度 10%〜90% RH（結露無きこと）
• I/O ポート：
  • USB：1 x Mini USB（コンソール）、1 x USB OTG、1 x USB 2.0 Type-A
  • シリアル：1 x RS232/422/485（標準は RS232）
  • LAN：1 x RJ45（PoE PD 対応、IEEE 802.3at）
  • 映像：1 x Micro HDMI（オプション）
  • オーディオ：2 x スピーカー
  • SD：1 x Micro SD スロット
  • 拡張：1 x mPCIe スロット（Wi‑Fi 用、half-size）
  • CANBUS：1 x CANBUS D-sub9
• 電源：1 x 12 V DC 入力（2 ピン端子）；アダプタ 12 V 50 W；PoE PD 25 W（IEEE 802.3at）
• 付属品：100–240 V AC to DC アダプタ、電源ケーブル、ドライバCD・マニュアル、VESA ねじ
