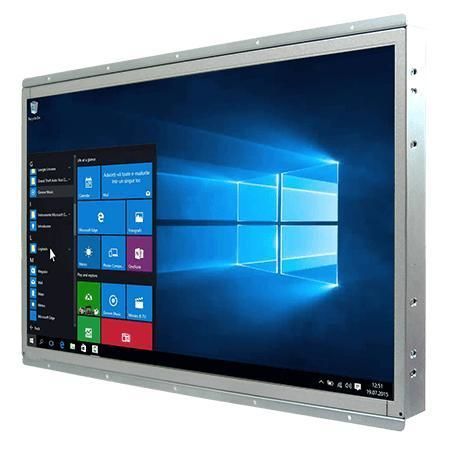

抵抗タッチスクリーンパネルPC W22IAD7T-OFA3カラー液晶ディスプレー21.5インチIntel® Core™ i9
お気に入りに追加する
商品比較に追加する
特徴
- 画面のタイプ
- カラー液晶ディスプレー, 抵抗タッチスクリーン
- 画面の大きさ
- 21.5インチ
- プロセッサー
- Intel® Core™ i7-14700T, Intel® Core™ i5-12500TE, Intel® Core™ i7-12700TE, Intel® Core™ i9-12900TE, 13世代Intel® Core™, Intel® Core™ i3-12100TE, 14世代 Intel® Core™, Intel® Core™ i9-14900T, Intel® Core™ i9, Intel® Core™ i5-14500T, Intel® Core™ i3-14100T
- 解像度
- 1920 x 1080
- 探索システム
- Linux® Ubuntu™, Windows 11 IoT Enterprise, Windows 11 Pro
- 構造
- オ－プンフレーム
- 設置
- VESAマウント
- 応用
- 産業用, IoT用途
- 特性
- HMI, 高性能, イーサネット, RJ45, WiFi, Bluetooth
- メモリ容量
最少: 0 GB
最大: 64 GB
詳細
製品概要
Winmate W22IAD7T-OFA3は、機械制御、工場自動化、オペレーター向けHMIに適した21.5インチのOpen Frame産業用パネルPCです。第12/14世代Intel® Core™プロセッサに対応し、柔軟なI/O、デュアル2.5GbE、複数の取り付けオプションを備え、長期稼働に適した設計です。
主な特徴
製品の特徴／説明
産業用HMIや機械制御に適した高性能パネルPC。抵抗膜式タッチまたはタッチ非対応保護ガラスの選択が可能。熱設計と低消費電力に配慮し、M.2 NVMeやWi‑Fiモジュール、SATA等の拡張が可能です。標準はOpen Frameで、パネルマウントやVESA取り付けがオプションで選択できます。
ディスプレイ
サイズ：21.5インチ
Touch / Glass：抵抗膜タッチ（オプション）；保護ガラス（タッチ非対応、オプション）
解像度：1920 x 1080
輝度：250 nits
コントラスト比：3000:1
視野角：89/89/89/89
アクティブエリア：476.64 x 268.11 mm
システム仕様
プロセッサ：Intel® Core™ i3-12100TE（標準）；オプション：i5-12500TE、i7-12700TE、i9-12900TE；さらにTシリーズのi3-14100T、i5-14500T、i7-14700T、i9-14900Tも選択可。
チップセット：Intel® R680E
メモリ：2 x non-ECC SO-DIMM DDR5 4800MHz、最大64GB
ストレージ：128GB SSD（標準）；オプション 256/512GB/1TB/2TB/4TB；2 x SATA III（2.5" HDD/SSD、RAID対応オプション）
イーサネット：デュアルIntel® 2.5GbEコントローラ
セキュリティ：TPM 2.0
OS：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（オプション、UbuntuではWake on Touch非対応）
無線：M.2 2230 E-Key経由でWLAN/BTモジュール対応（オプション）
機構
寸法：504 x 318 x 83 mm
質量：約5.5 kg
取り付け：Open Frame（標準）；パネルマウント（オプション）；VESA（オプション）
筐体：金属ハウジング
冷却：ファン設計
環境
動作湿度：10%～90% RH（結露なきこと）
動作温度：0°C～50°C
保管温度：-10°C～60°C
認証
CE、FCC
I/Oポート
USB：4 x USB 3.2 Gen2x1（Type-A、10 Gbps）
シリアル：1 x RS232/422/485（標準RS232） + 1 x RS232
LAN：2 x 2.5 Giga LAN RJ45
ビデオ：1 x DP1.4a DP++（標準、最大4096x2160@60Hz）；1 x HDMI 2.0b（オプション、最大4096x2160@60Hz）
オーディオ：Mic in、Line out
拡張：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fiモジュール）
電源入力：1 x 12V DC、Din4ピンコネクタ
操作と付属品
ボタン：電源、リセット
付属品：100~240V AC→DCアダプタ；電源コード；VESAネジ
アダプタ仕様：12V DC、220W（例）
用途例
技術仕様
Winmate W22IAD7T-OFA3は、機械制御、工場自動化、オペレーター向けHMIに適した21.5インチのOpen Frame産業用パネルPCです。第12/14世代Intel® Core™プロセッサに対応し、柔軟なI/O、デュアル2.5GbE、複数の取り付けオプションを備え、長期稼働に適した設計です。
主な特徴
- 21.5" FHD（1920 x 1080）オープンフレームパネル
- Intel® Core™プロセッサ（i3 / i5 / i7 / i9、Alder Lake / Raptor Lakeオプション）
- 2 x SO-DIMM DDR5 4800MHz、最大64GB
- デュアル2.5ギガビットイーサネット
- マルチディスプレイ：DP 1.4a（標準）、HDMI 2.0b（オプション）
- 豊富なI/O：USB 3.2 Gen2×4、シリアル、オーディオ、拡張スロット等
- 12V DC電源入力
製品の特徴／説明
産業用HMIや機械制御に適した高性能パネルPC。抵抗膜式タッチまたはタッチ非対応保護ガラスの選択が可能。熱設計と低消費電力に配慮し、M.2 NVMeやWi‑Fiモジュール、SATA等の拡張が可能です。標準はOpen Frameで、パネルマウントやVESA取り付けがオプションで選択できます。
ディスプレイ
サイズ：21.5インチ
Touch / Glass：抵抗膜タッチ（オプション）；保護ガラス（タッチ非対応、オプション）
解像度：1920 x 1080
輝度：250 nits
コントラスト比：3000:1
視野角：89/89/89/89
アクティブエリア：476.64 x 268.11 mm
システム仕様
プロセッサ：Intel® Core™ i3-12100TE（標準）；オプション：i5-12500TE、i7-12700TE、i9-12900TE；さらにTシリーズのi3-14100T、i5-14500T、i7-14700T、i9-14900Tも選択可。
チップセット：Intel® R680E
メモリ：2 x non-ECC SO-DIMM DDR5 4800MHz、最大64GB
ストレージ：128GB SSD（標準）；オプション 256/512GB/1TB/2TB/4TB；2 x SATA III（2.5" HDD/SSD、RAID対応オプション）
イーサネット：デュアルIntel® 2.5GbEコントローラ
セキュリティ：TPM 2.0
OS：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（オプション、UbuntuではWake on Touch非対応）
無線：M.2 2230 E-Key経由でWLAN/BTモジュール対応（オプション）
機構
寸法：504 x 318 x 83 mm
質量：約5.5 kg
取り付け：Open Frame（標準）；パネルマウント（オプション）；VESA（オプション）
筐体：金属ハウジング
冷却：ファン設計
環境
動作湿度：10%～90% RH（結露なきこと）
動作温度：0°C～50°C
保管温度：-10°C～60°C
認証
CE、FCC
I/Oポート
USB：4 x USB 3.2 Gen2x1（Type-A、10 Gbps）
シリアル：1 x RS232/422/485（標準RS232） + 1 x RS232
LAN：2 x 2.5 Giga LAN RJ45
ビデオ：1 x DP1.4a DP++（標準、最大4096x2160@60Hz）；1 x HDMI 2.0b（オプション、最大4096x2160@60Hz）
オーディオ：Mic in、Line out
拡張：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fiモジュール）
電源入力：1 x 12V DC、Din4ピンコネクタ
操作と付属品
ボタン：電源、リセット
付属品：100~240V AC→DCアダプタ；電源コード；VESAネジ
アダプタ仕様：12V DC、220W（例）
用途例
- 機械制御および工場自動化
- 生産ラインにおけるオペレーター用HMIパネル
- 長期供給が求められるOEM統合や組込み産業ソリューション
技術仕様
- モデル：W22IAD7T-OFA3
- ディスプレイ：21.5" FHD（1920x1080）、250 nits、抵抗膜式タッチはオプション
- CPU：Intel® Core™ i3/i5/i7/i9（Alder Lake / Raptor Lakeオプション）
- チップセット：Intel® R680E
- メモリ：2 x SO-DIMM DDR5 最大64GB
- ストレージ：128GB SSD標準；NVMe / SATAオプションあり
- イーサネット：デュアル2.5GbE
- I/O：4 x USB 3.2 Gen2、シリアル、DP1.4a（HDMI 2.0bオプション）、オーディオ
- 電源：12V DC入力（Din4）；アダプタ12V 220W
- 取り付け：Open Frame / Panel mount / VESA
- 寸法 / 重量：504 x 318 x 83 mm / 約5.5 kg
- 動作範囲：0°C～50°C；10%～90% RH（結露なきこと）
- セキュリティ：TPM 2.0
- 認証：CE、FCC
